CONSIGLIO TECNICO:distributor cap,rotor,ign. modul

[tunedport]

E' arrivato del materiale dall'America,si tratta del distributor cap con ignition performance,rotor e main ECM connector...procedia mo al montaggio:

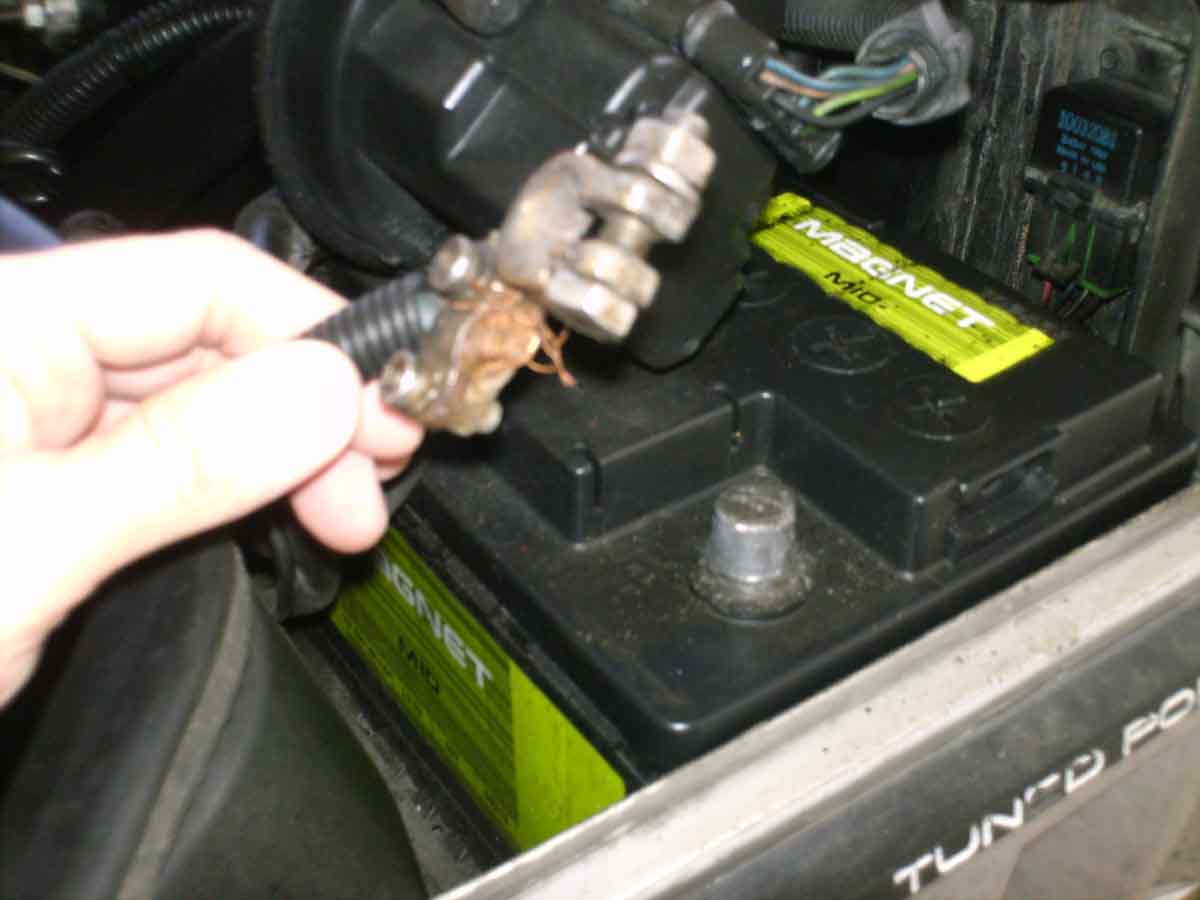

stacchiamo la batteria come da manuale...

Immagine:

78,1(censurato)KB

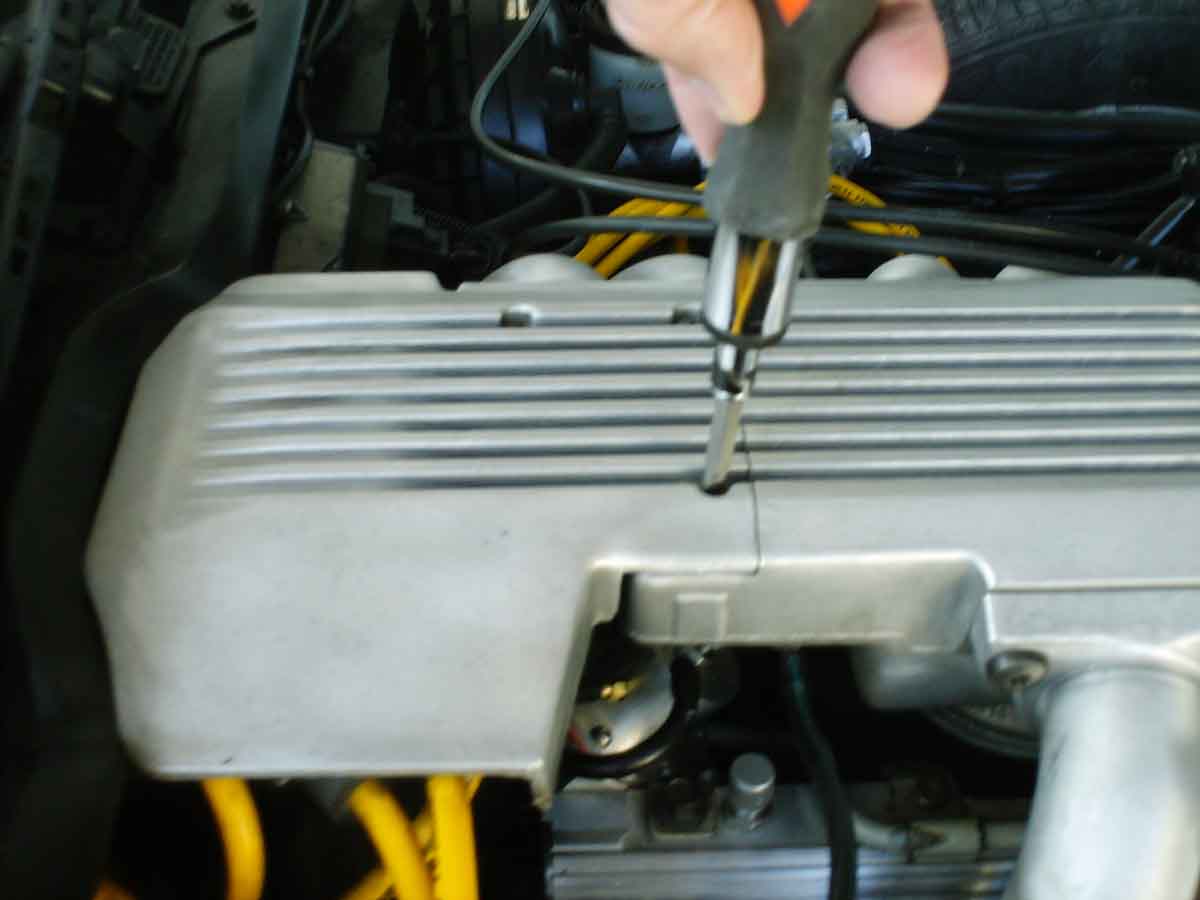

asportiamo il coperchio del vano distributor tre viti a taglio


Immagine:

71,92(censurato)KB

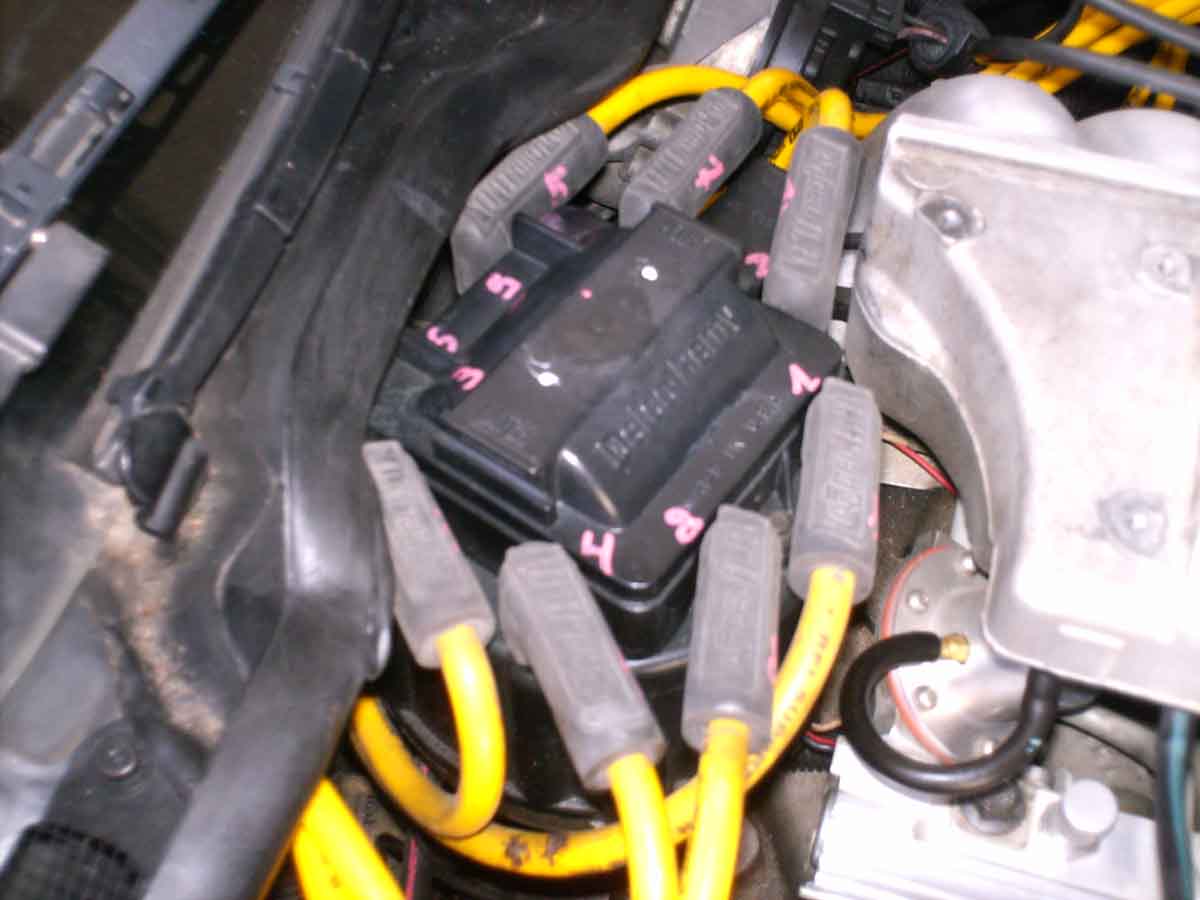

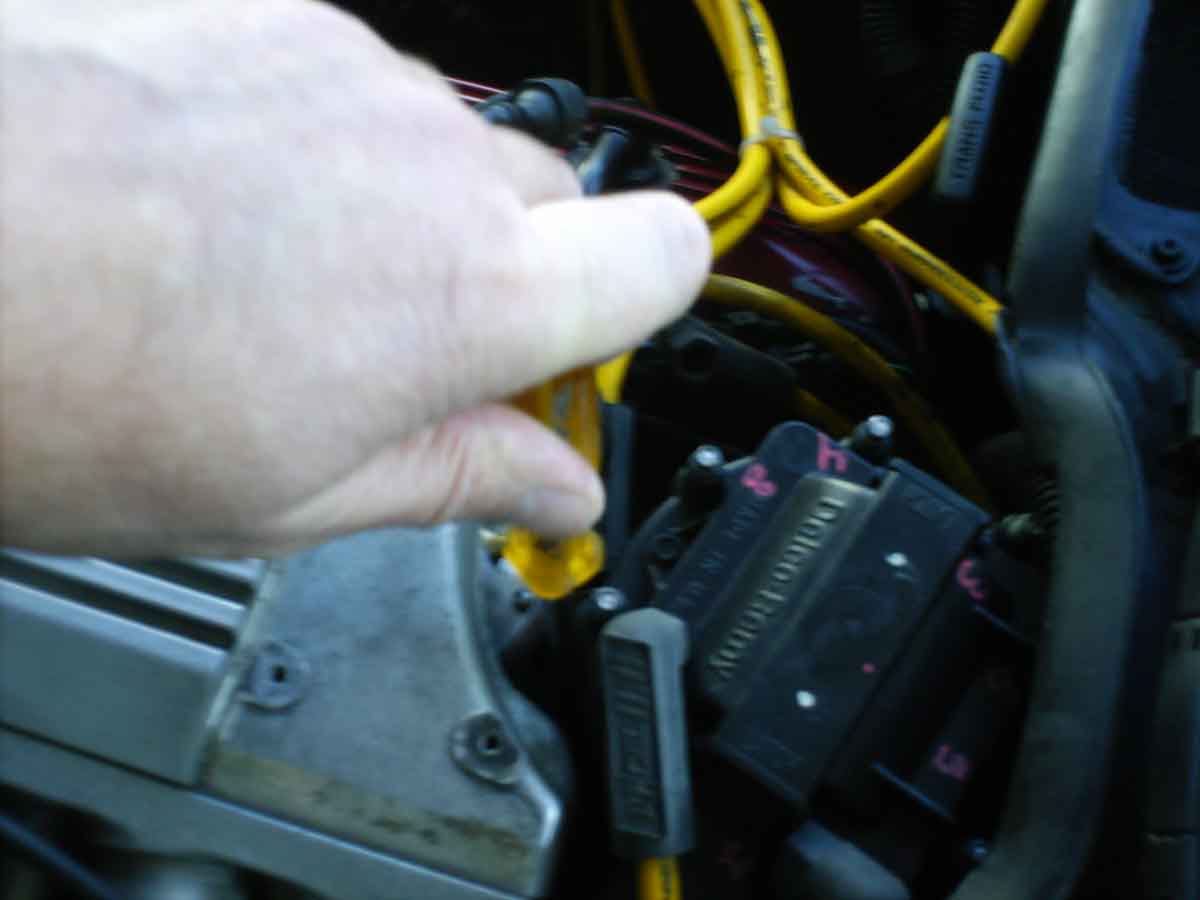

segnamo col pennarello i cavi candele numerandoli sul cap e sulla pipe


Immagine:

88,41(censurato)KB
poi possiamo staccarli dal distributor cap

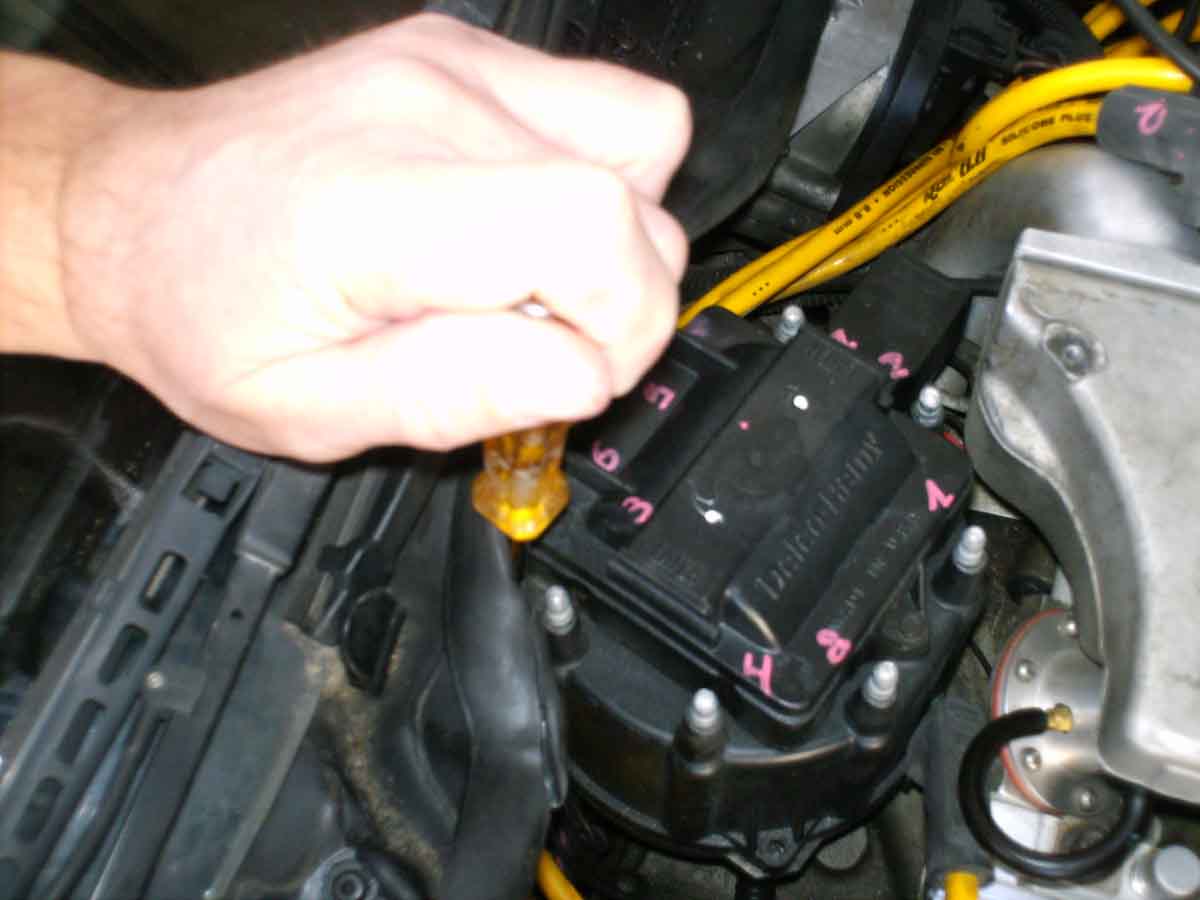

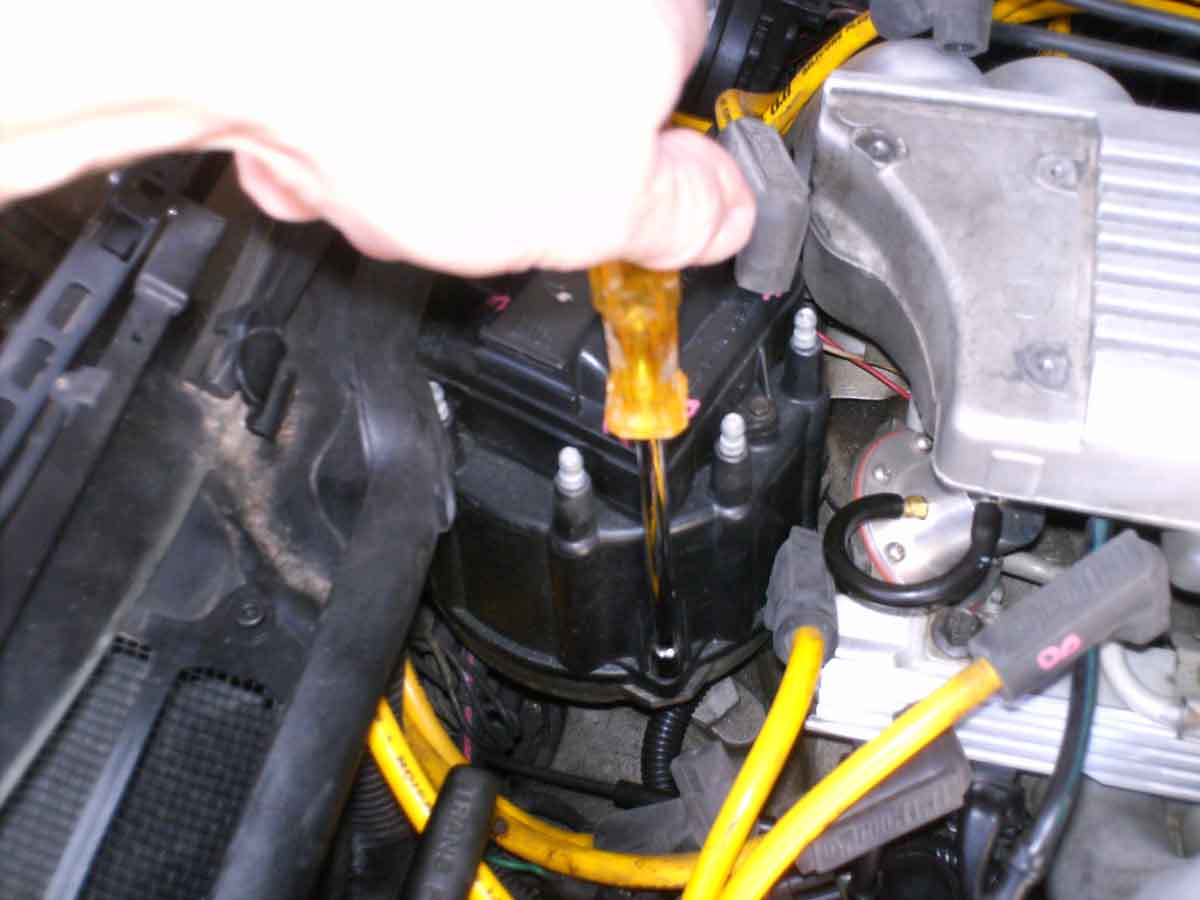

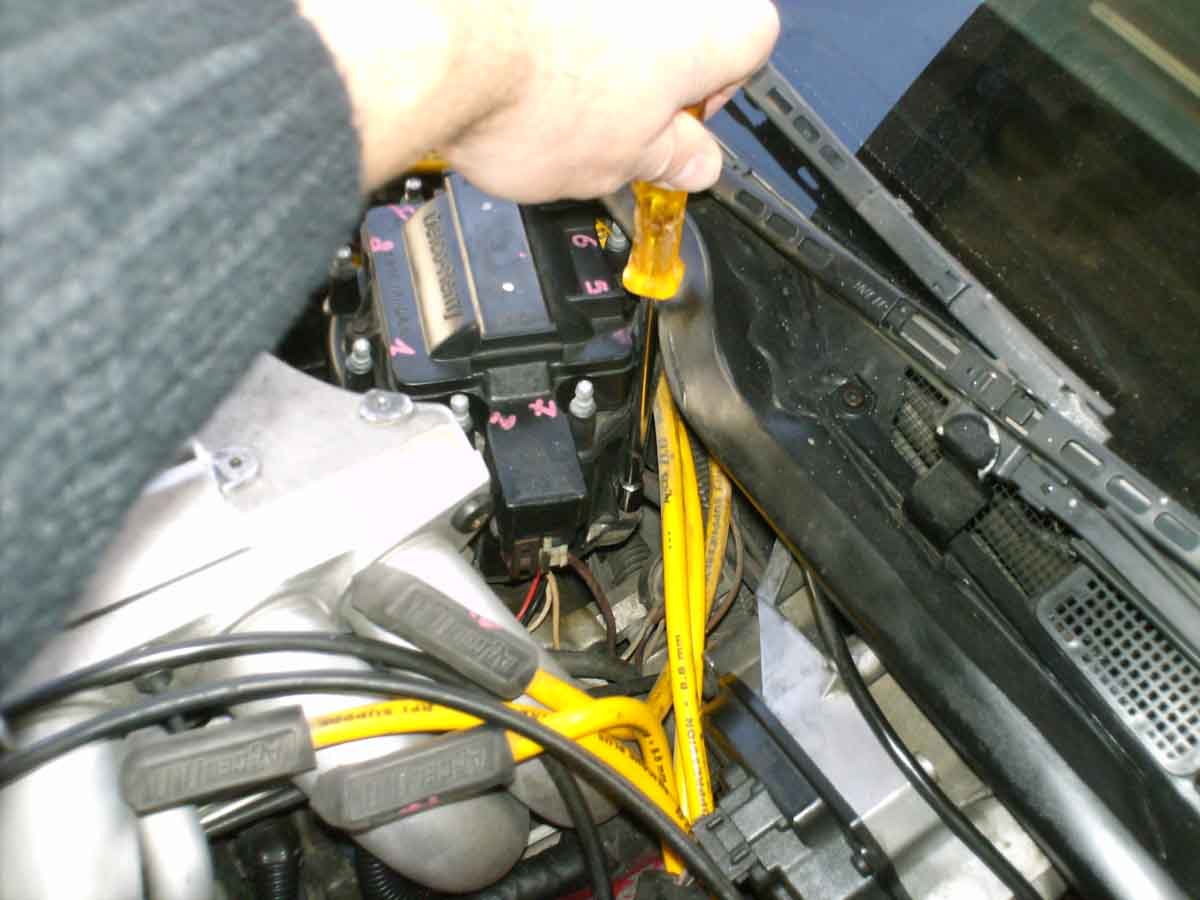

andiamo a rimuovere le quattro viti testa esagonale da 7.30 misura americana

Immagine:

86,61(censurato)KB


Immagine:

65,5(censurato)KB


Immagine:

97,71(censurato)KB


Immagine:

81,64(censurato)KB

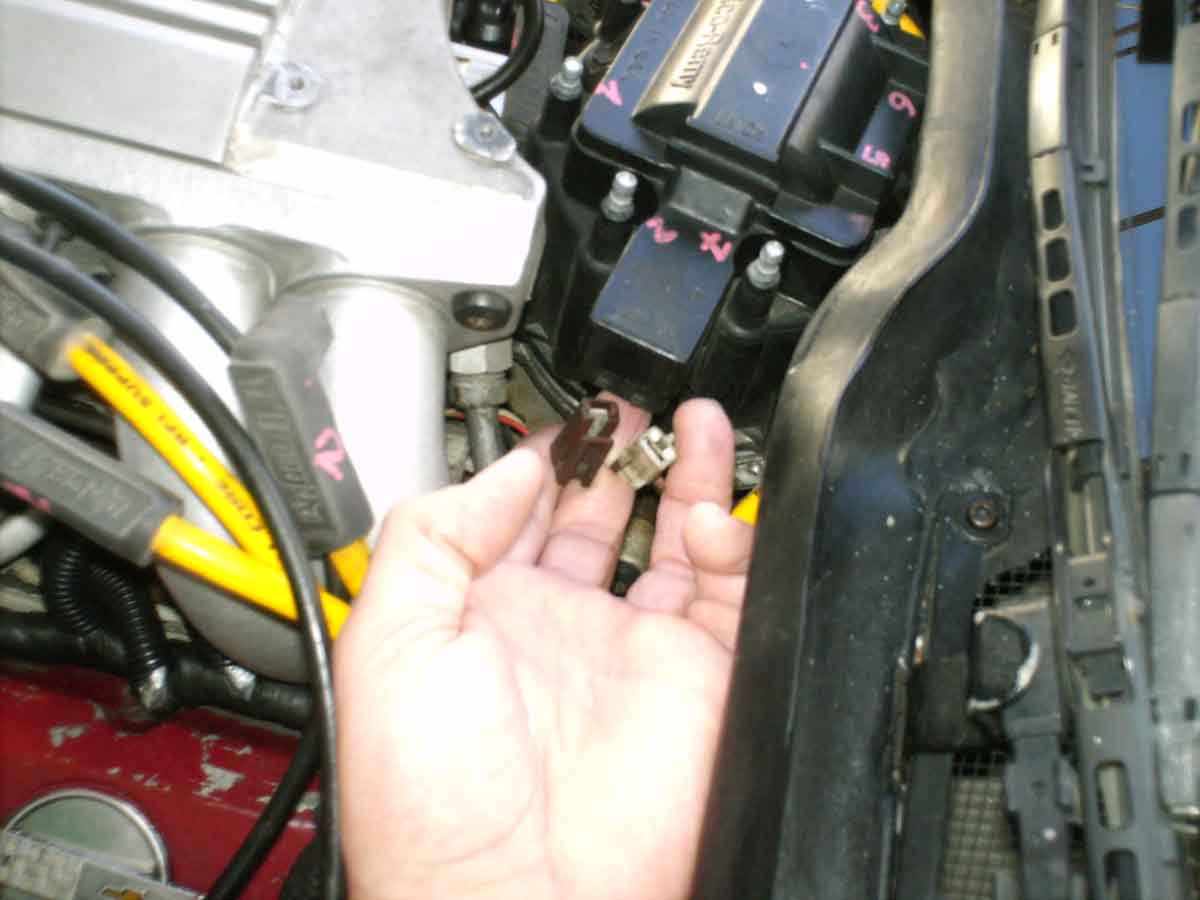

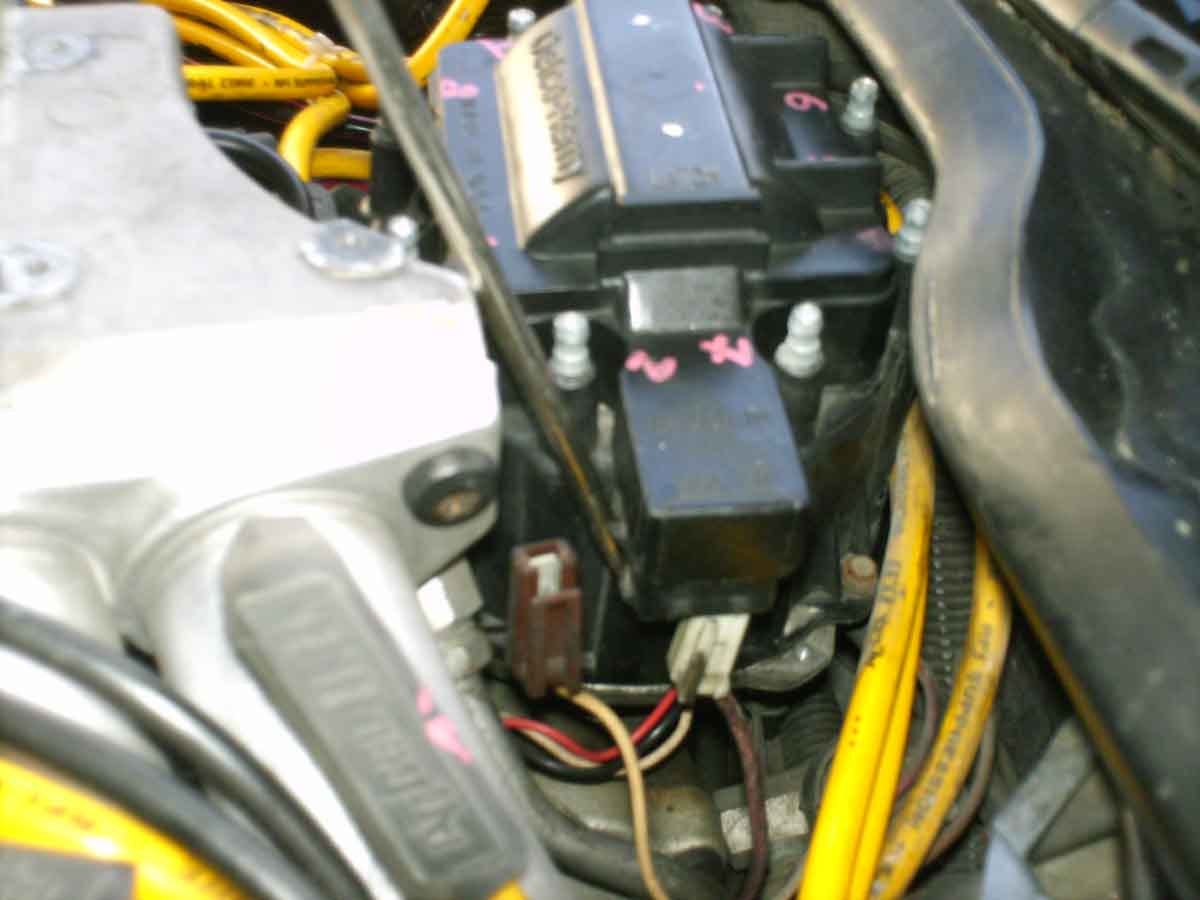

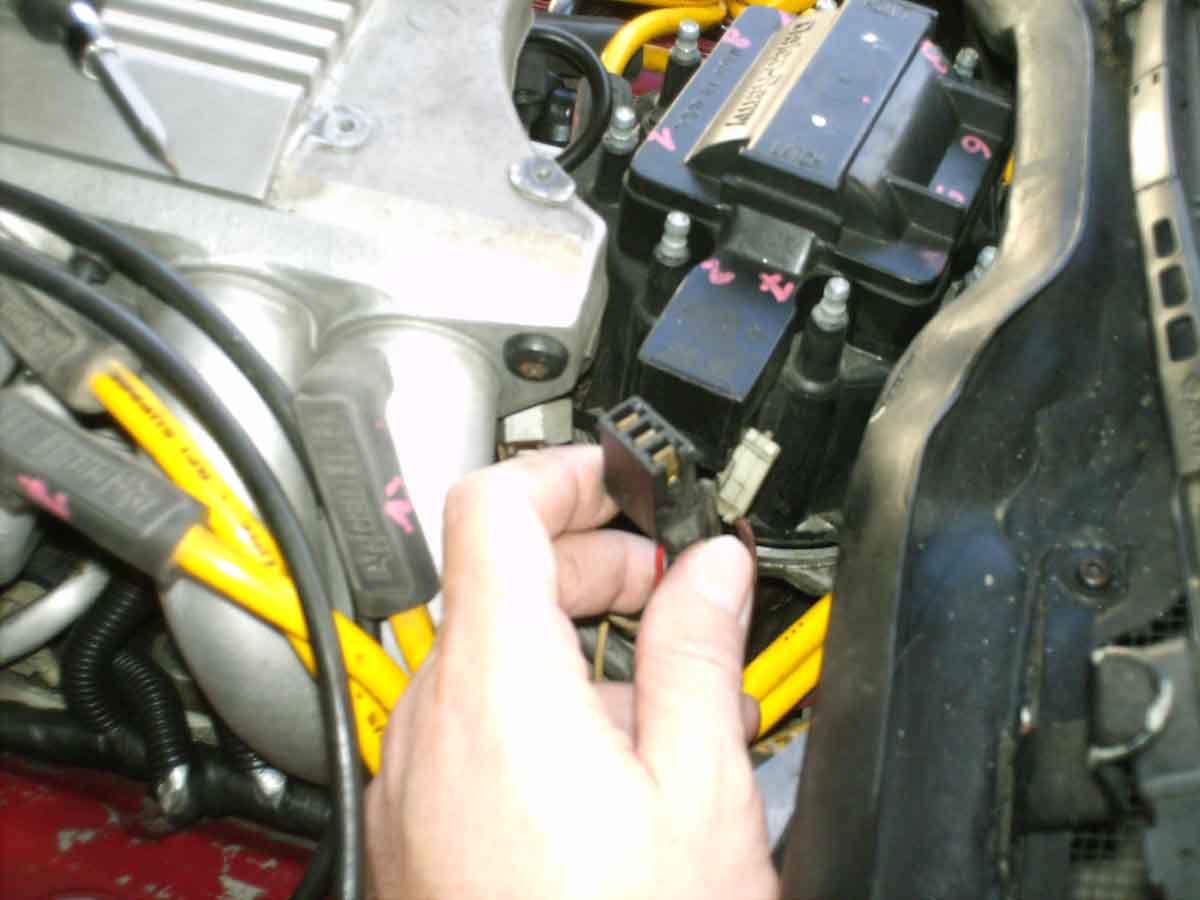

Procediamo ora a scollegare i connettori BATT e TACH sulla testa del Cap,bianco e marrone


Immagine:

83,17(censurato)KB


Immagine:

86,22(censurato)KB


ultimo connettore adiacente a questi piu' interno da rimuovere per liberare il distrib. cap


Immagine:

86,92(censurato)KB

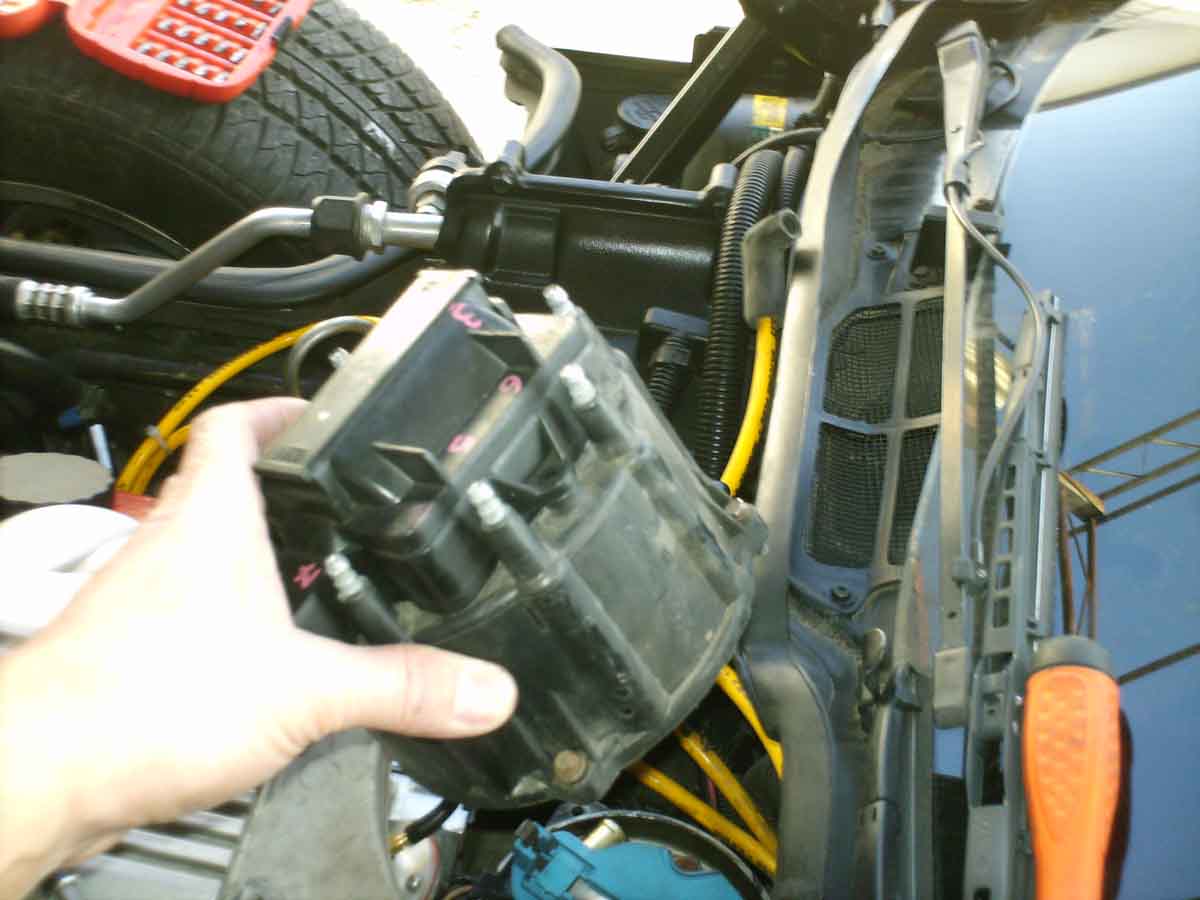

Asportiamo il Cap dal distributore


Immagine:

96,55(censurato)KB

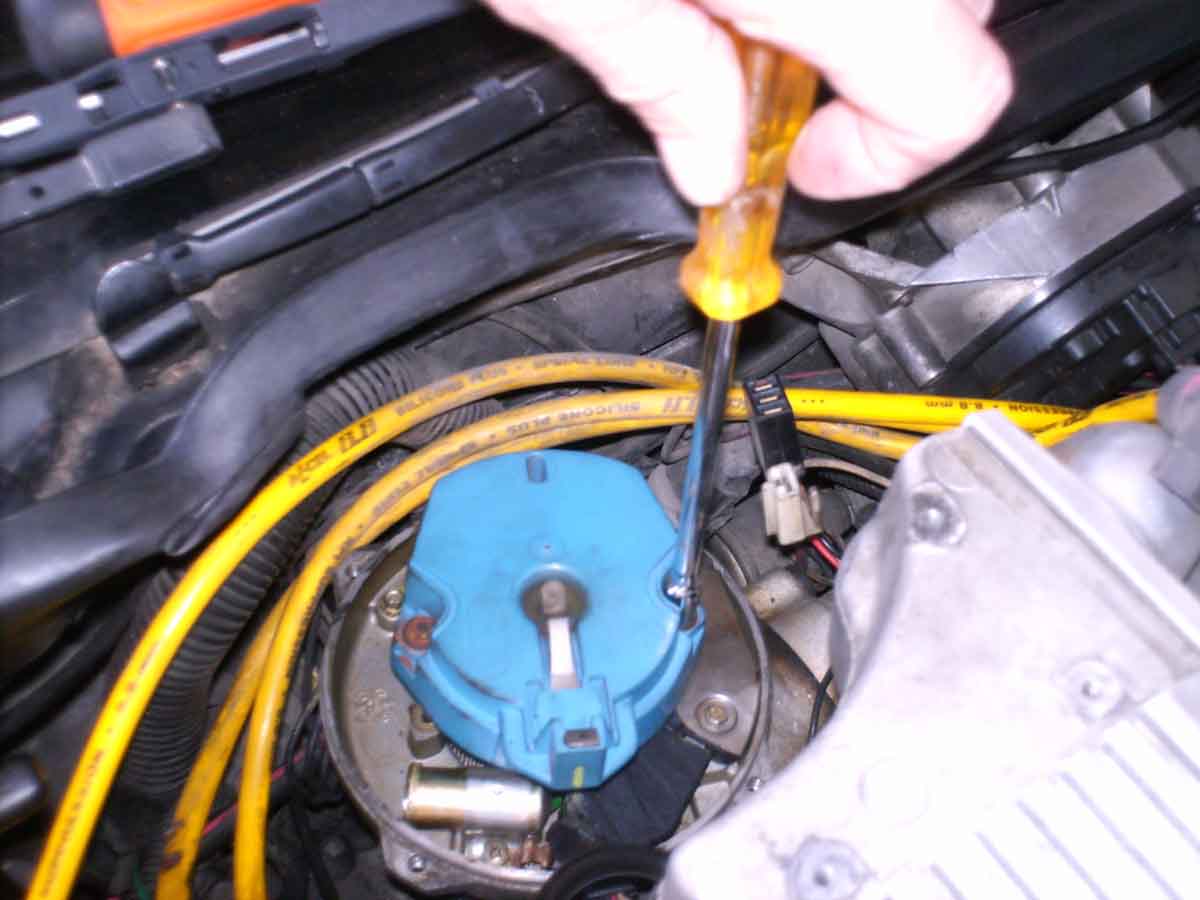

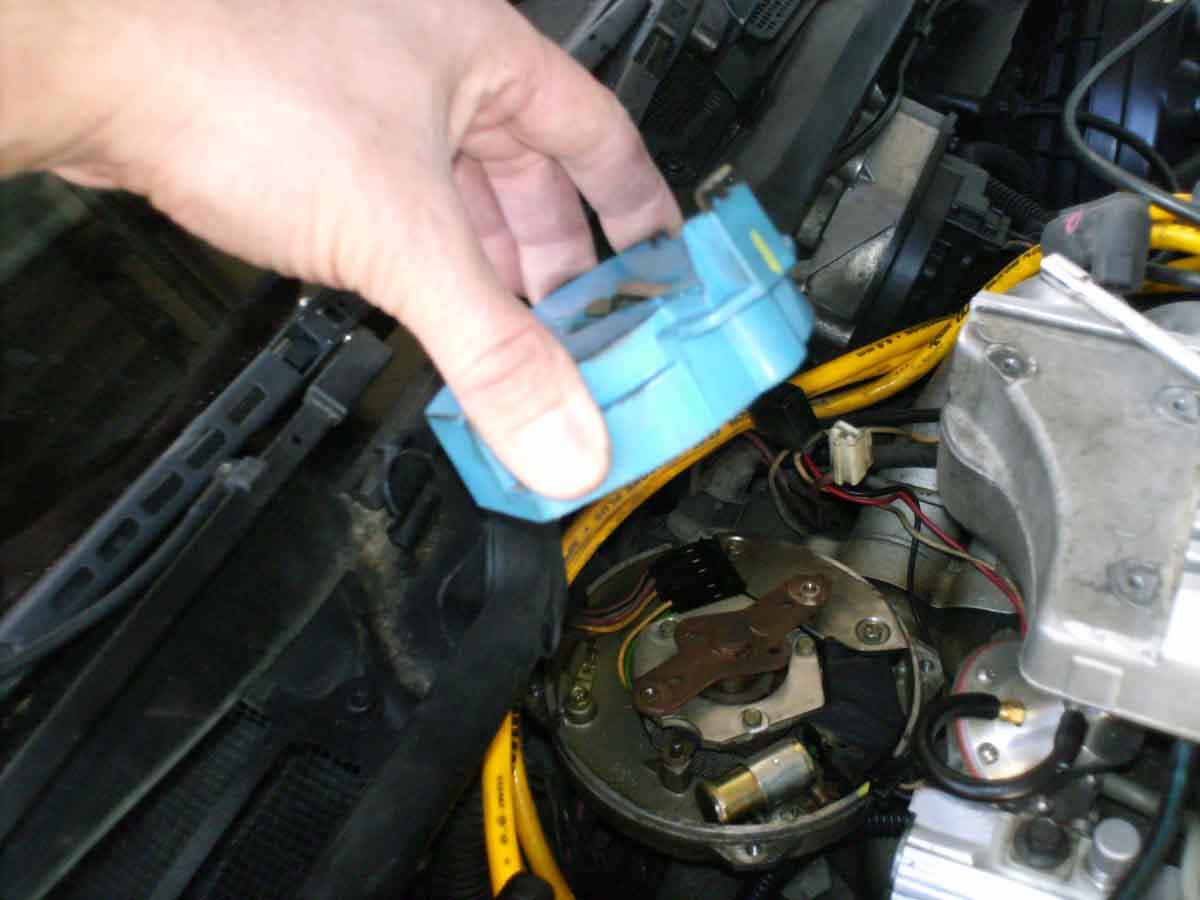

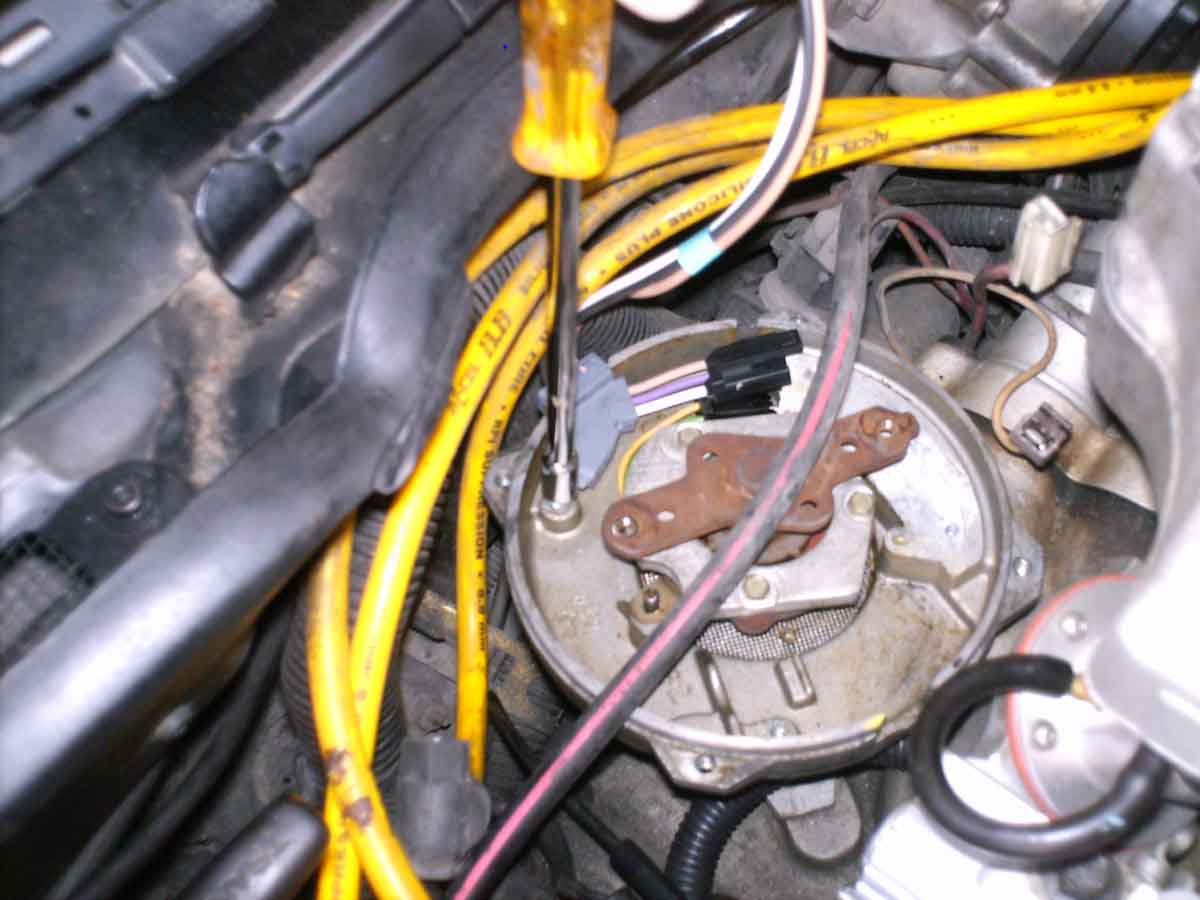

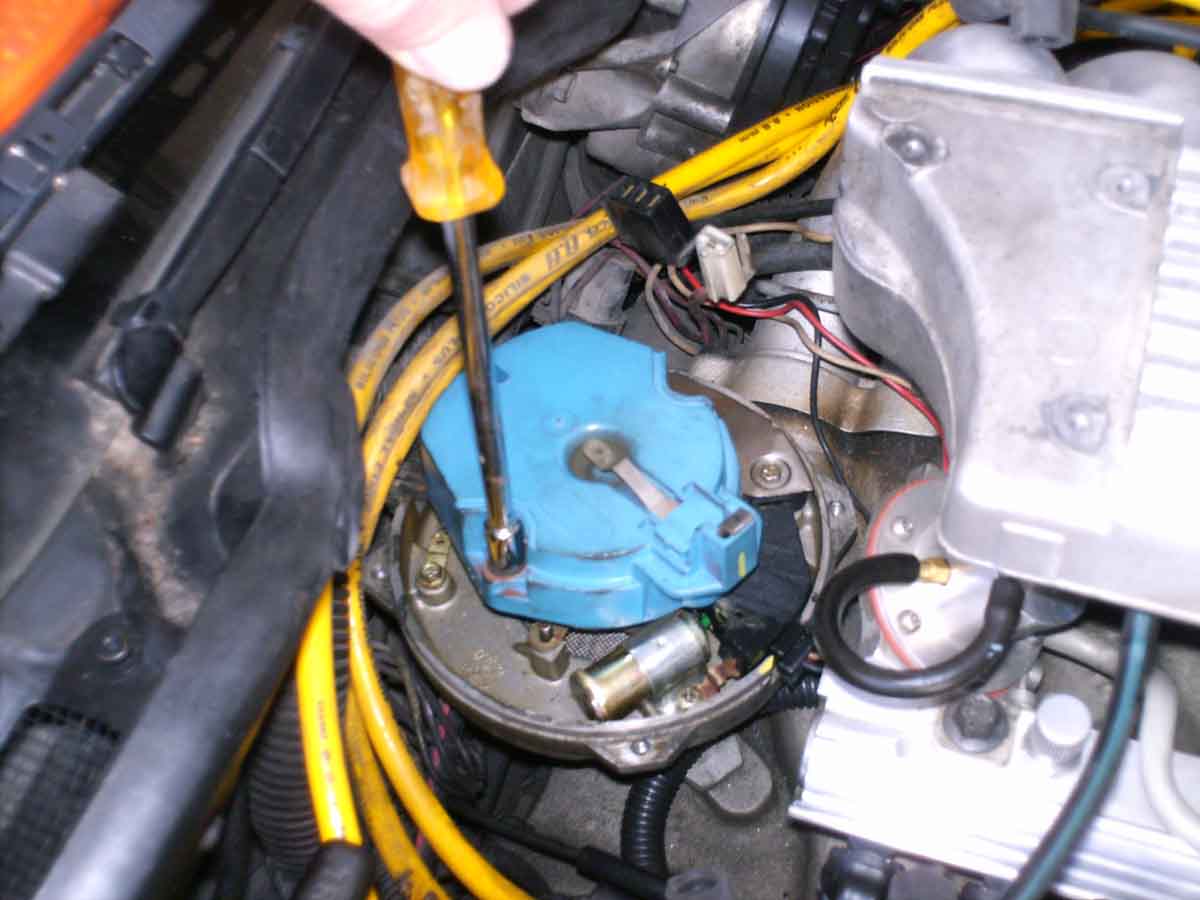

all'interno del distributor,vediamo il rotor blu trattento da due viti esagono sempre del 7 svitiamo e togliamolo


Immagine:

98,16(censurato)KB


Immagine:

94,46(censurato)KB


Immagine:

84,68(censurato)KB

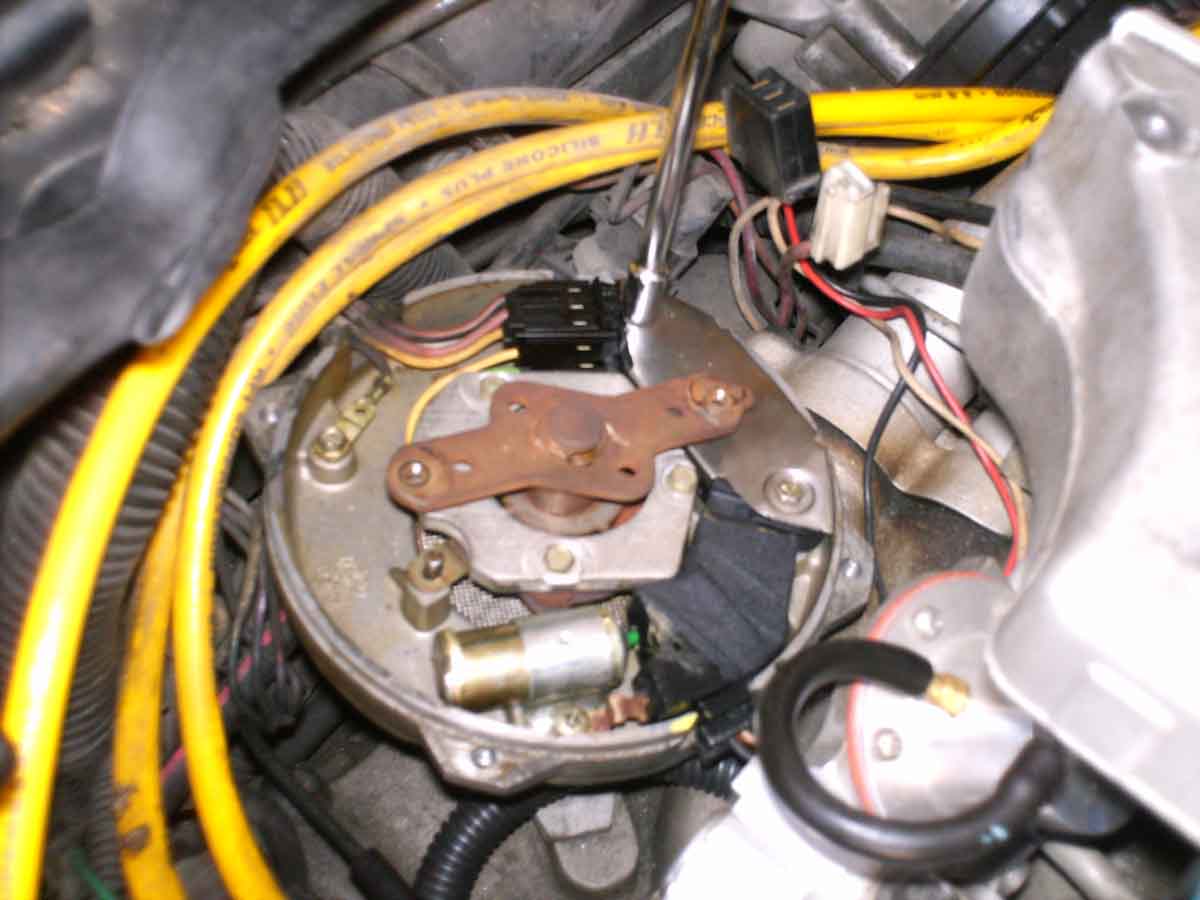

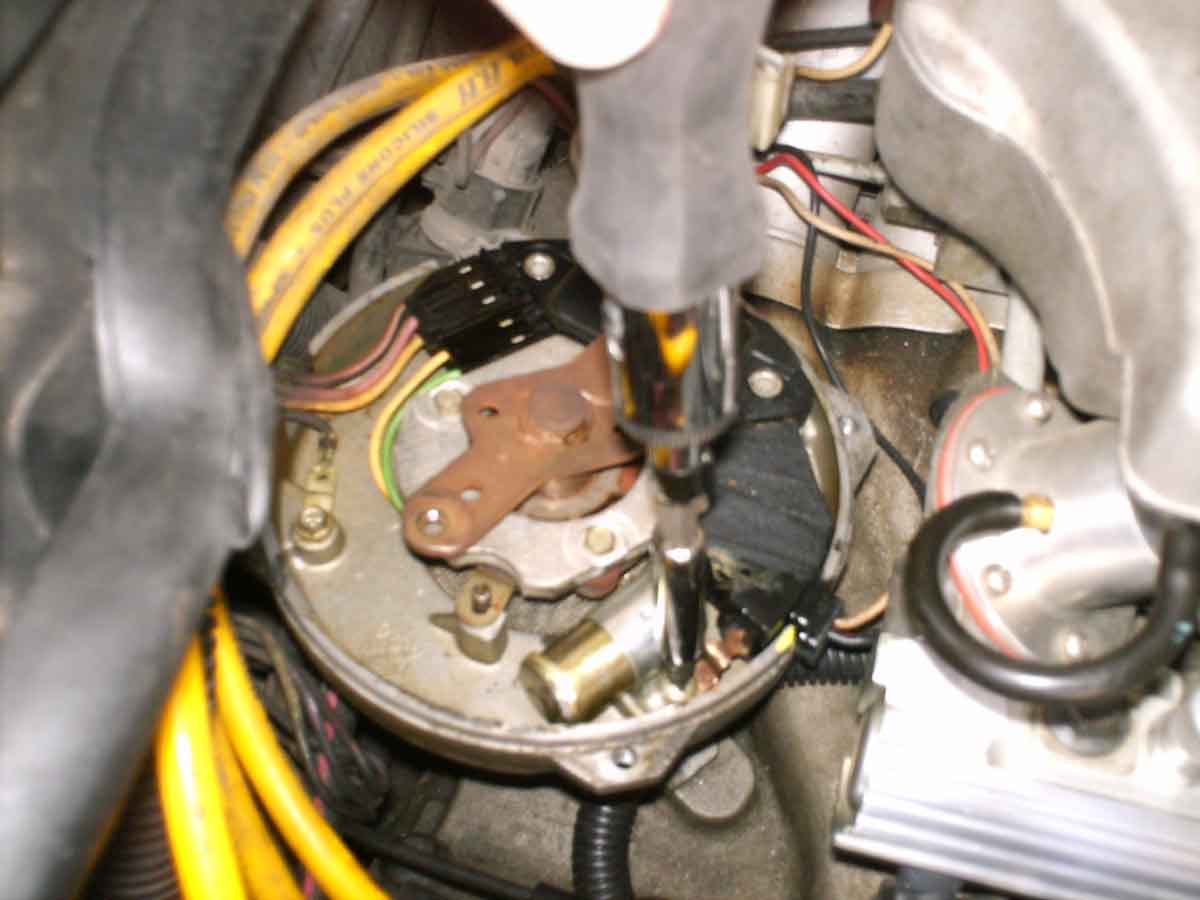

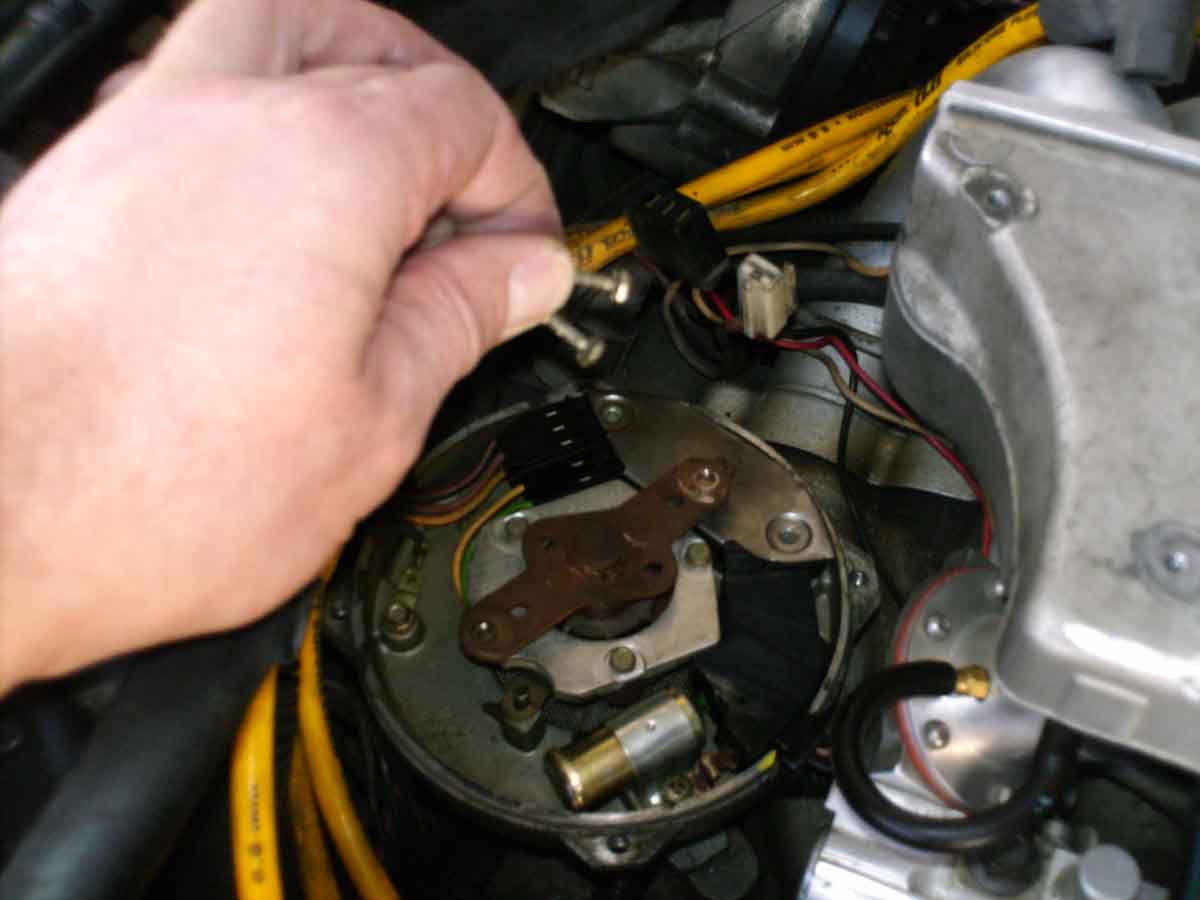

Rimuoviamo lo schermo metallico che chiude l'ignition module che sostituiremo con uno performance


Immagine:

99,37(censurato)KB


Immagine:

76,9(censurato)KB



Immagine:

89,56(censurato)KB

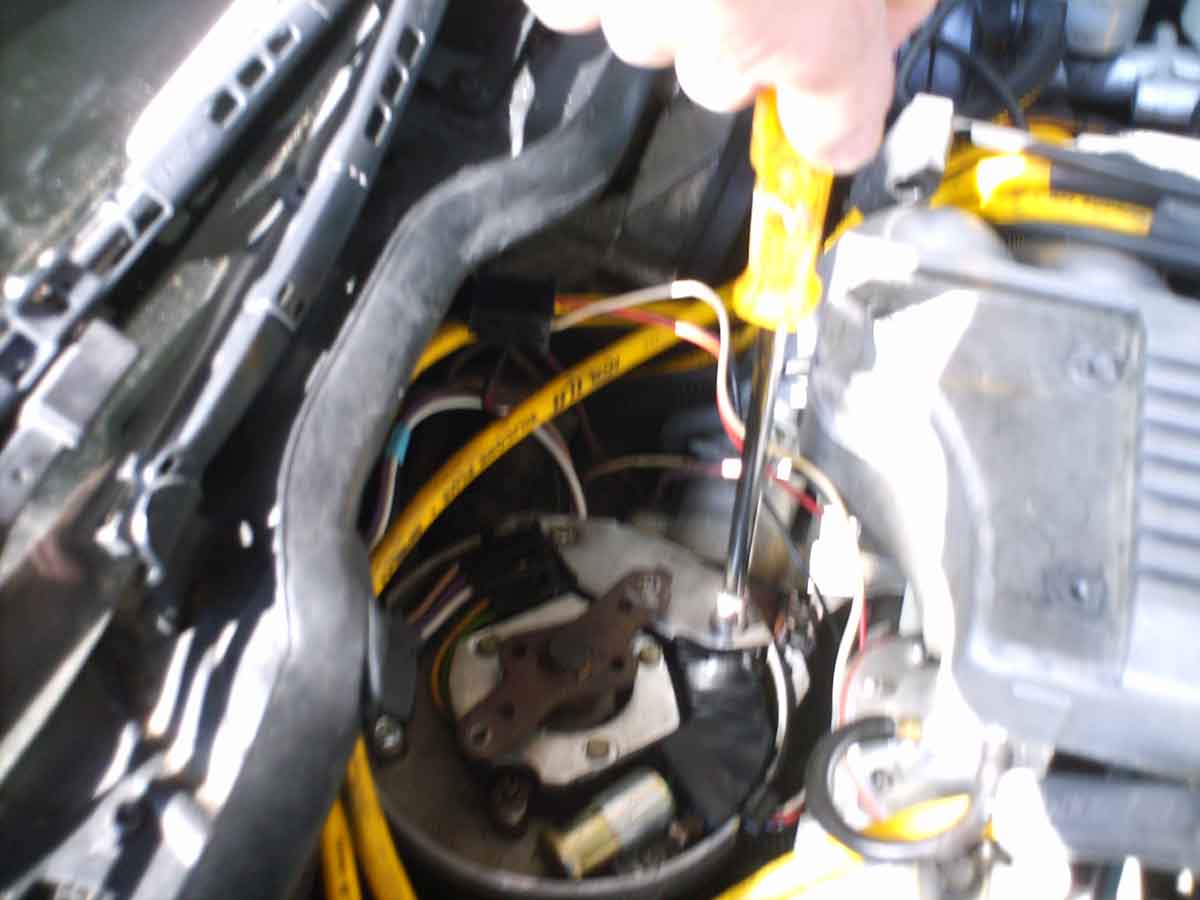

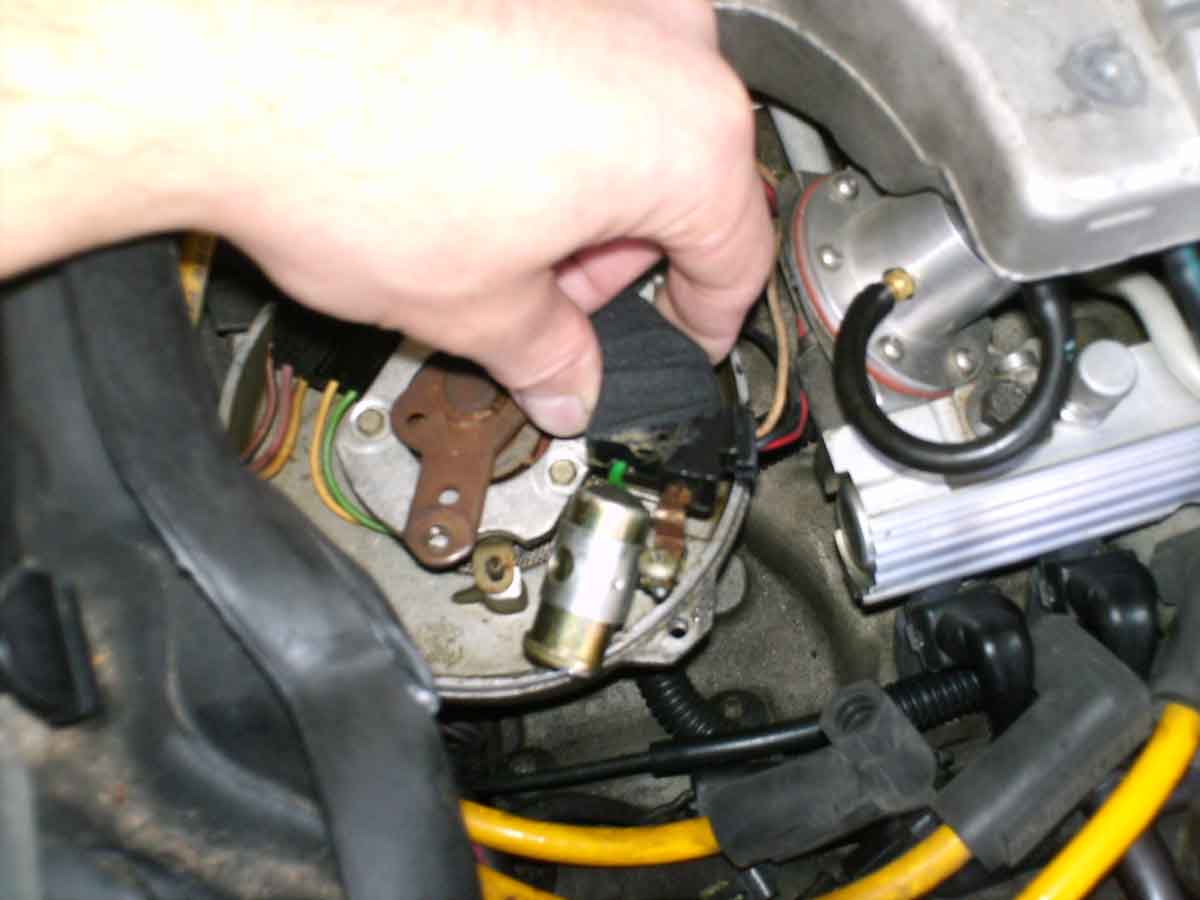

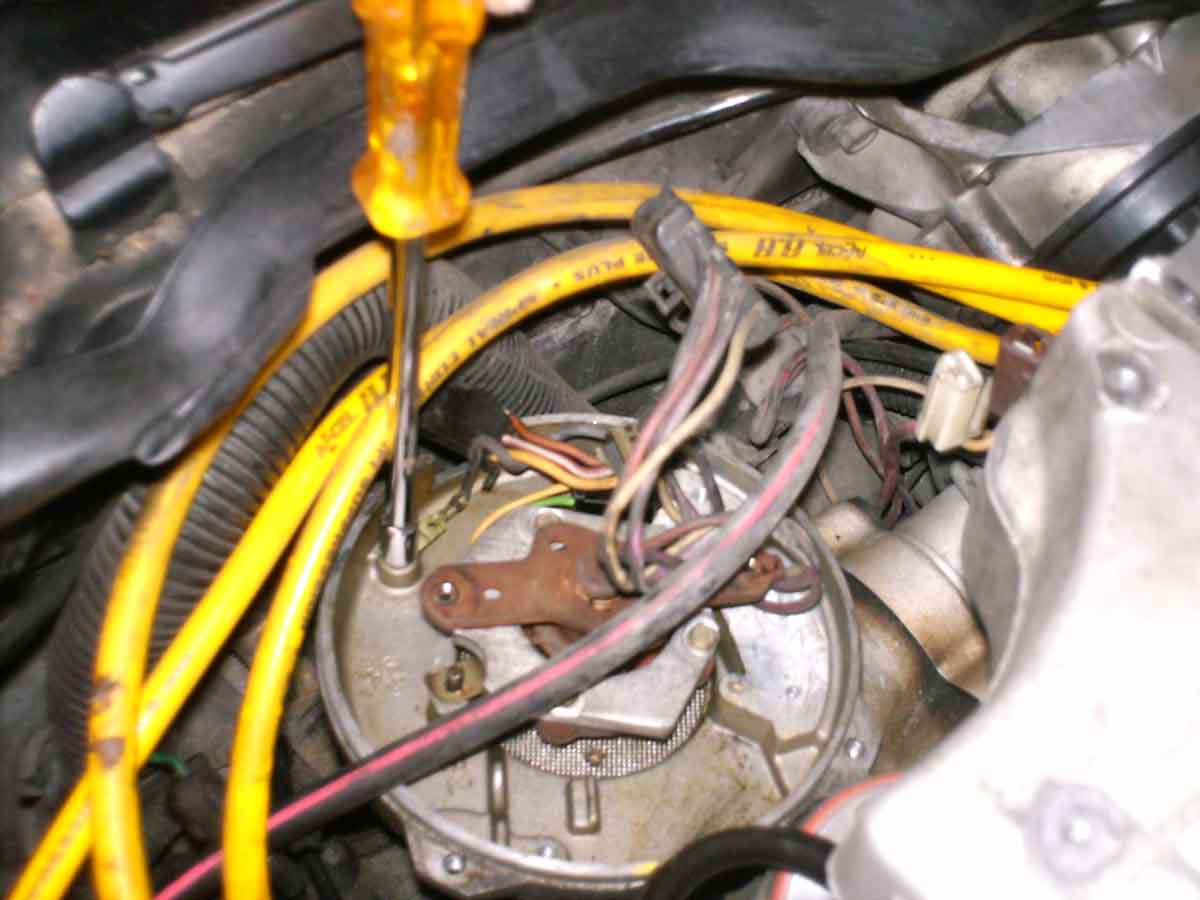

Rimuovoamo ora il connettore sul lato destro del distributore che si collega con l'ignition module da sostituire e' trattenoto da una vite a stella ,svitiamo e stacchiamolo dall'ignition module vecchio.


Immagine:

90,05(censurato)KB


Immagine:

82,32(censurato)KB

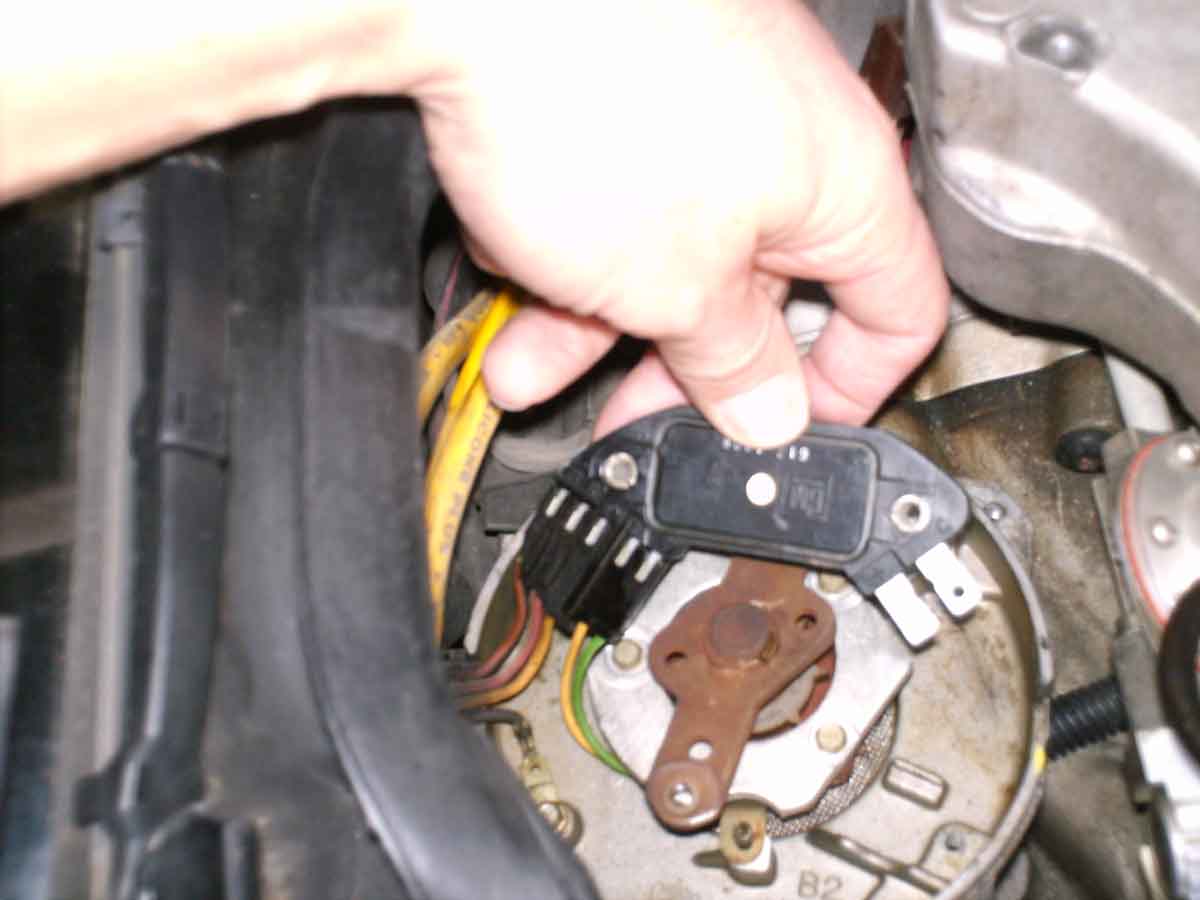

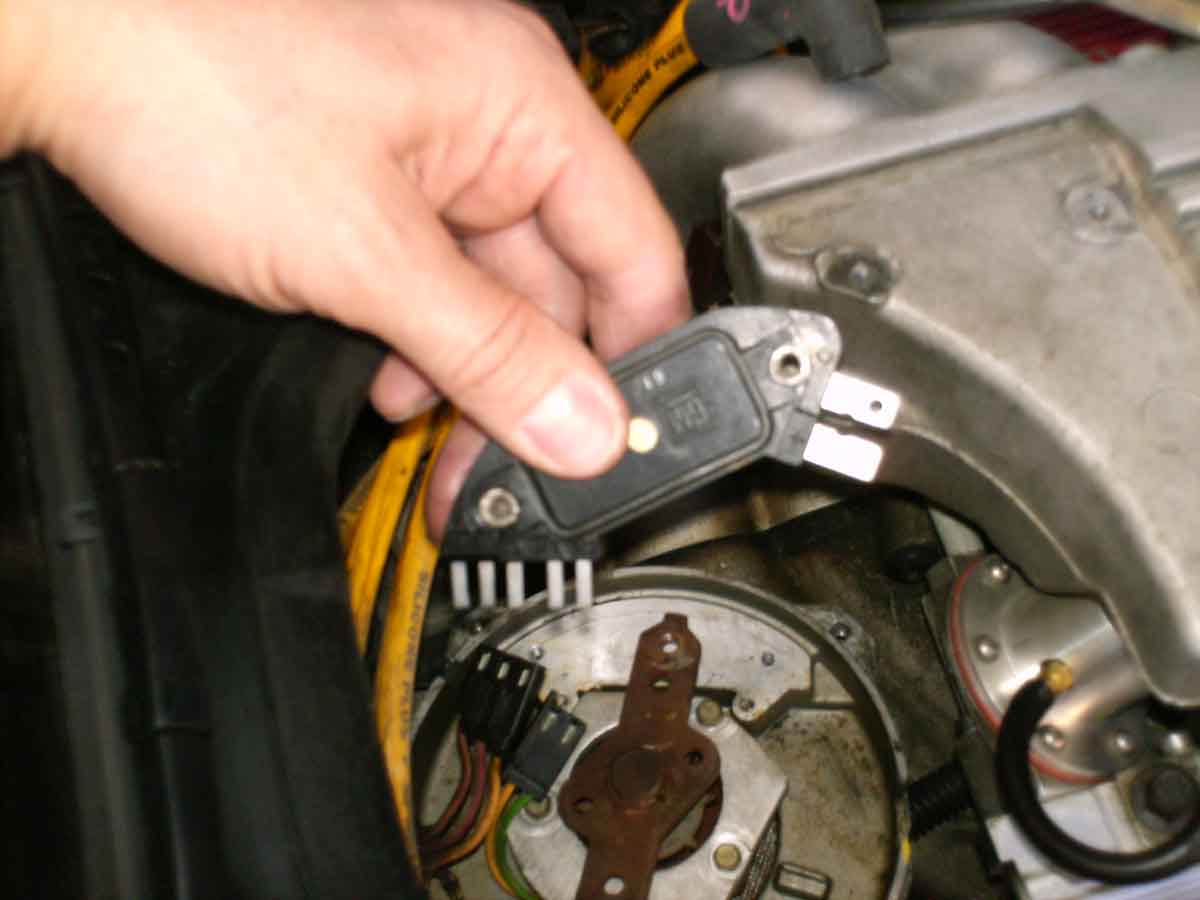

Ora passiamo all'altro lato dell'ignition module dove vi sono due connettori a tre fili e a due fili,li sconnettiamo e liberiamo il vecchio ignition module


Immagine:

80,25(censurato)KB


Immagine:

76,6(censurato)KB

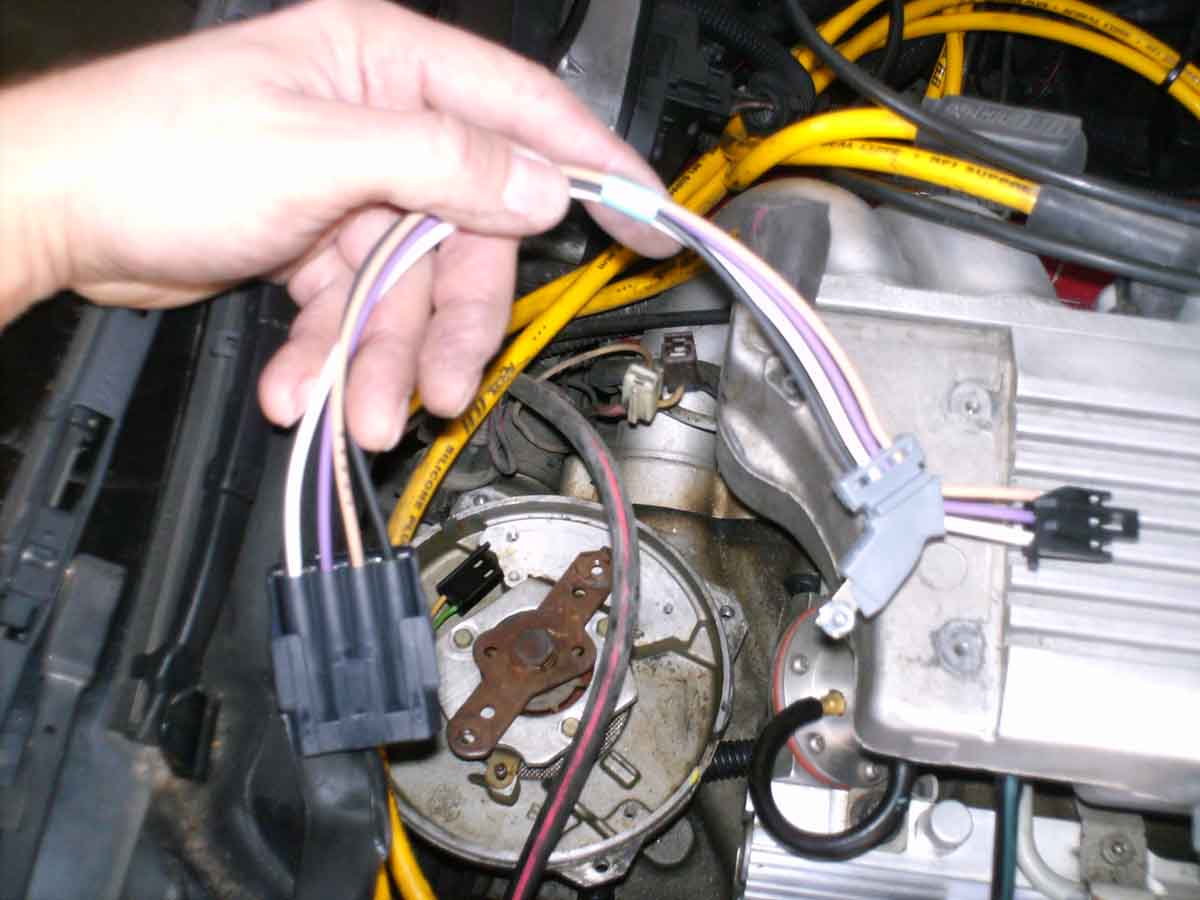

Ora sostituiamo il vecchio Main board connector,un connetttore che si collega alla ECM,e che si consilia di sostituire periodicamente,eccol o questo e' quello nuovo:


Immagine:

100,85(censurato)KB

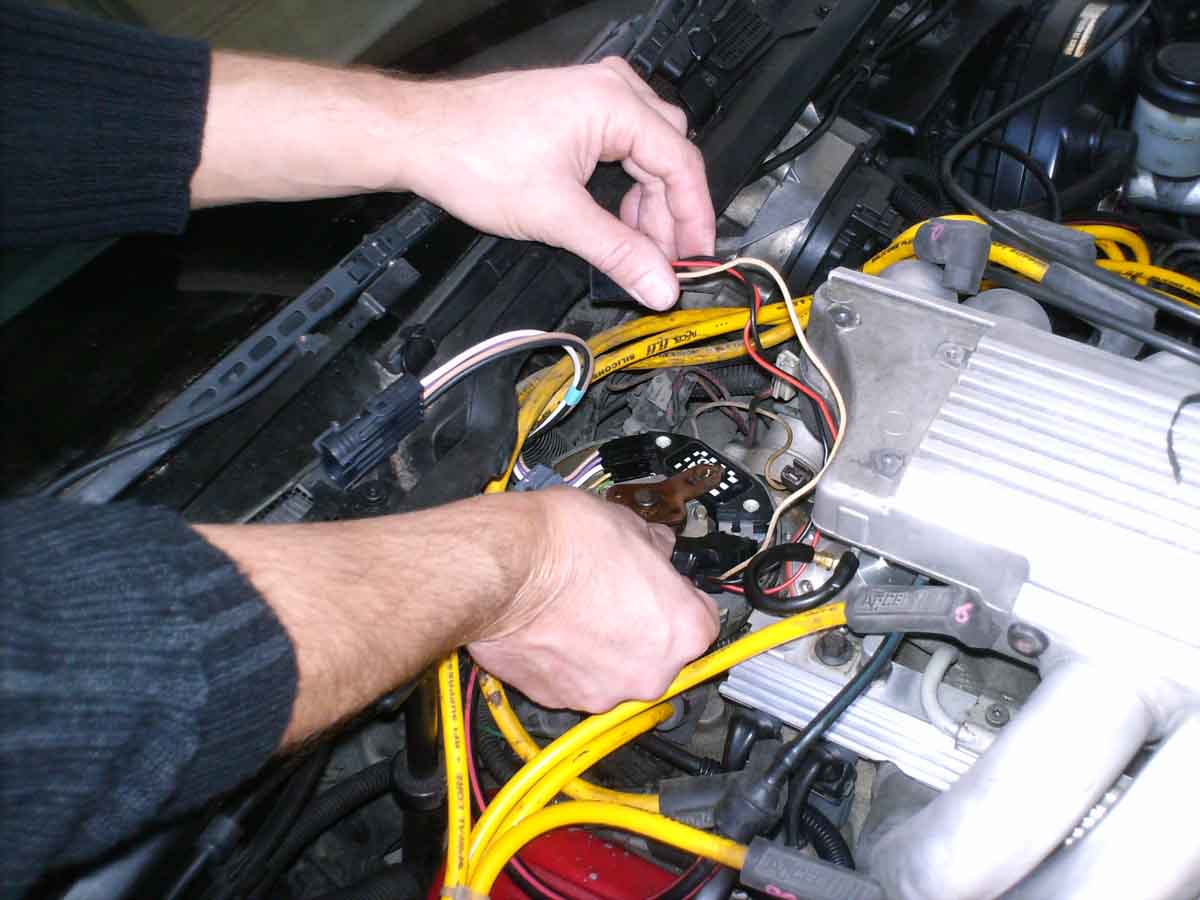

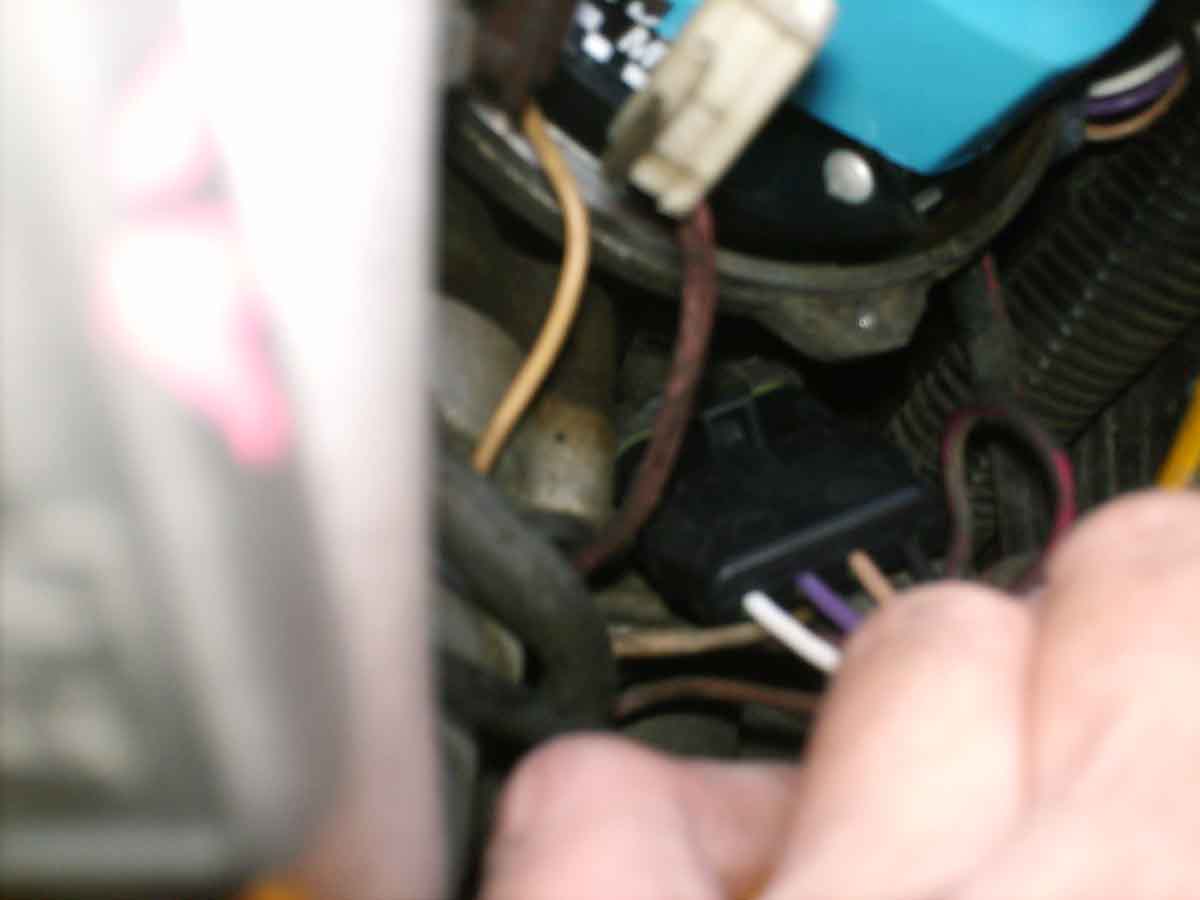

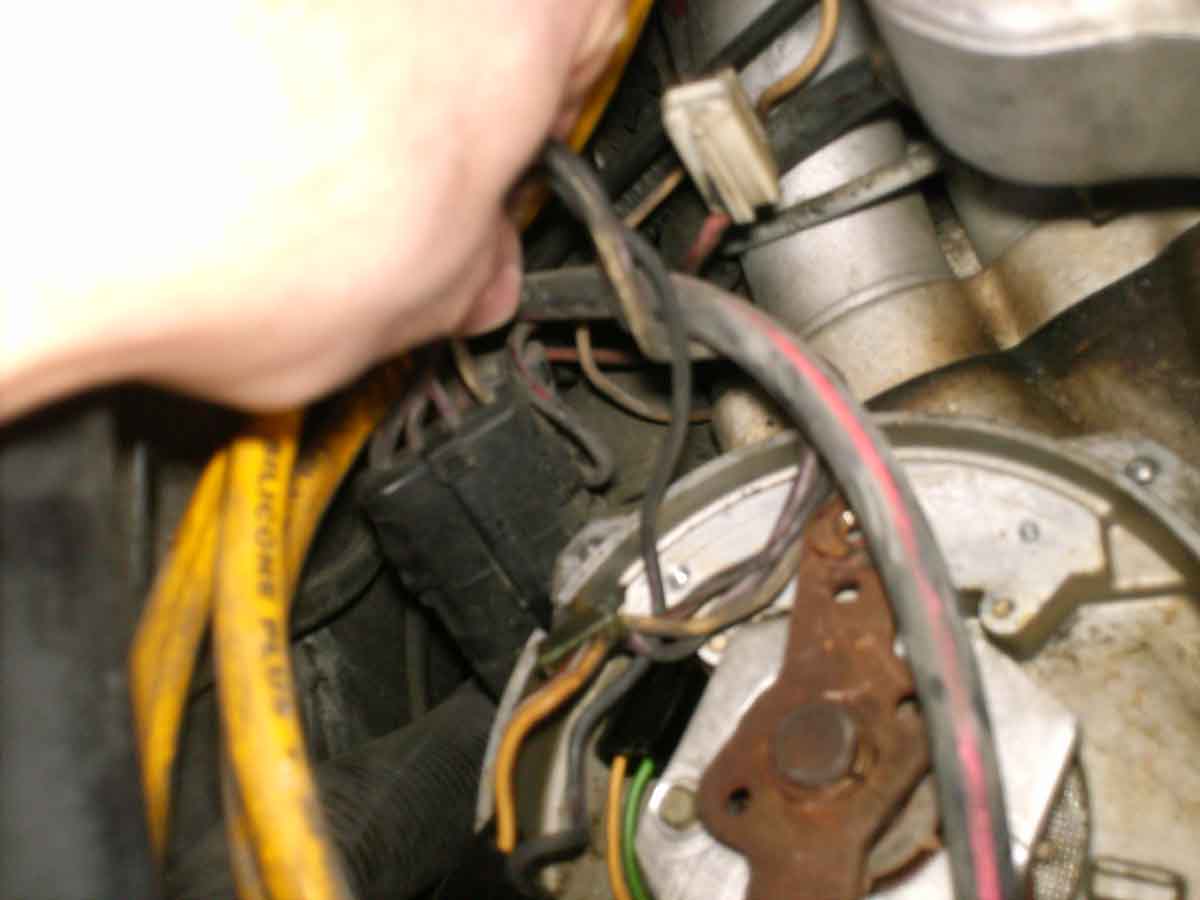

E' trattenuto da una massa che e' fissata con un esagonale da 7,svitiamola e seguendo i fili scolleghiamo il connettore grosso,posto sotto il piatto del distributore lato guidatore


Immagine:

99,83(censurato)KB


Immagine:

76,57(censurato)KB

Seguendo lo stesso procedimento rimontiamo il nuovo connettore,quindi lo mettiamo in sede sul bordo del piatto del distributore,fissiam o la vite a esagono sul contatto di massa e ricolleghiamo il grosso connettore sotto il distributore



Immagine:

100,59(censurato)KB


Immagine:

103,18(censurato)KB


Immagine:

58,68(censurato)KB

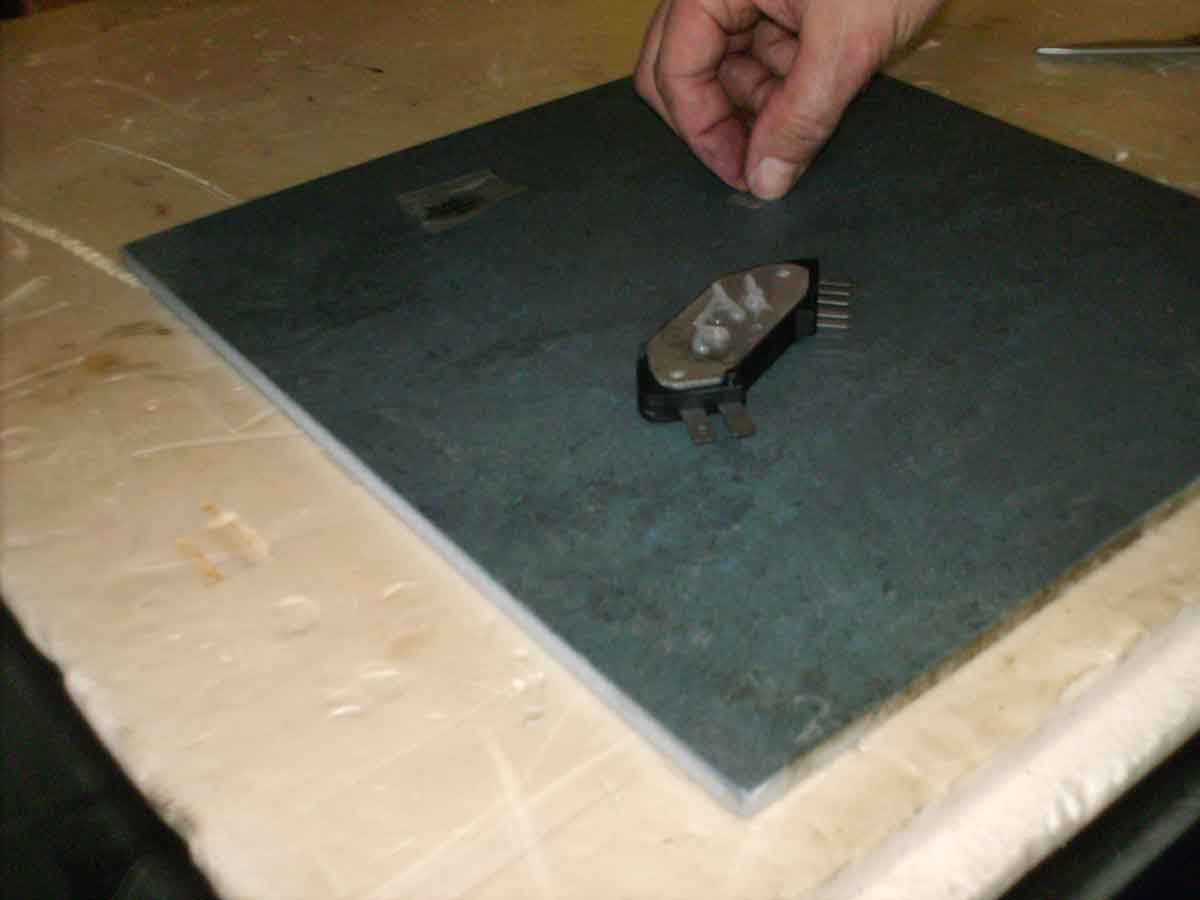

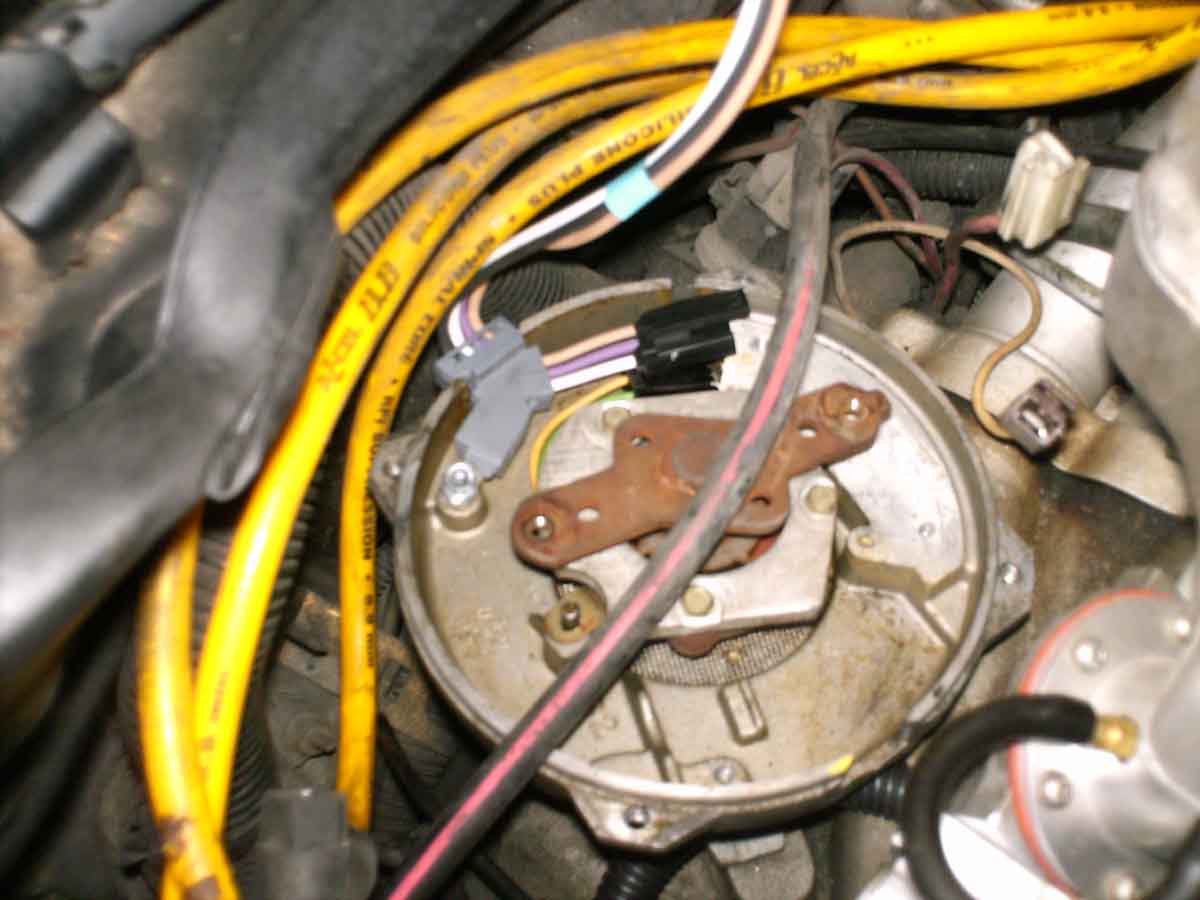

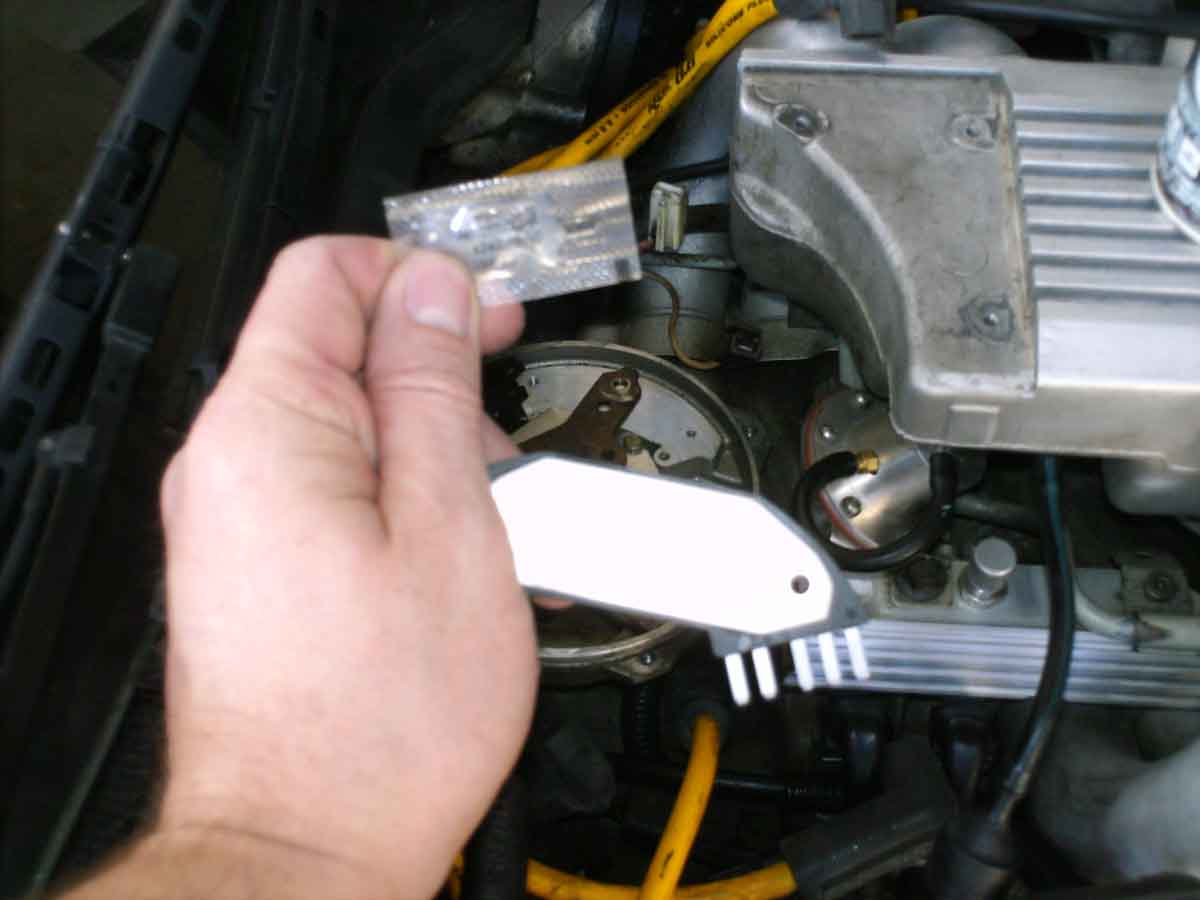

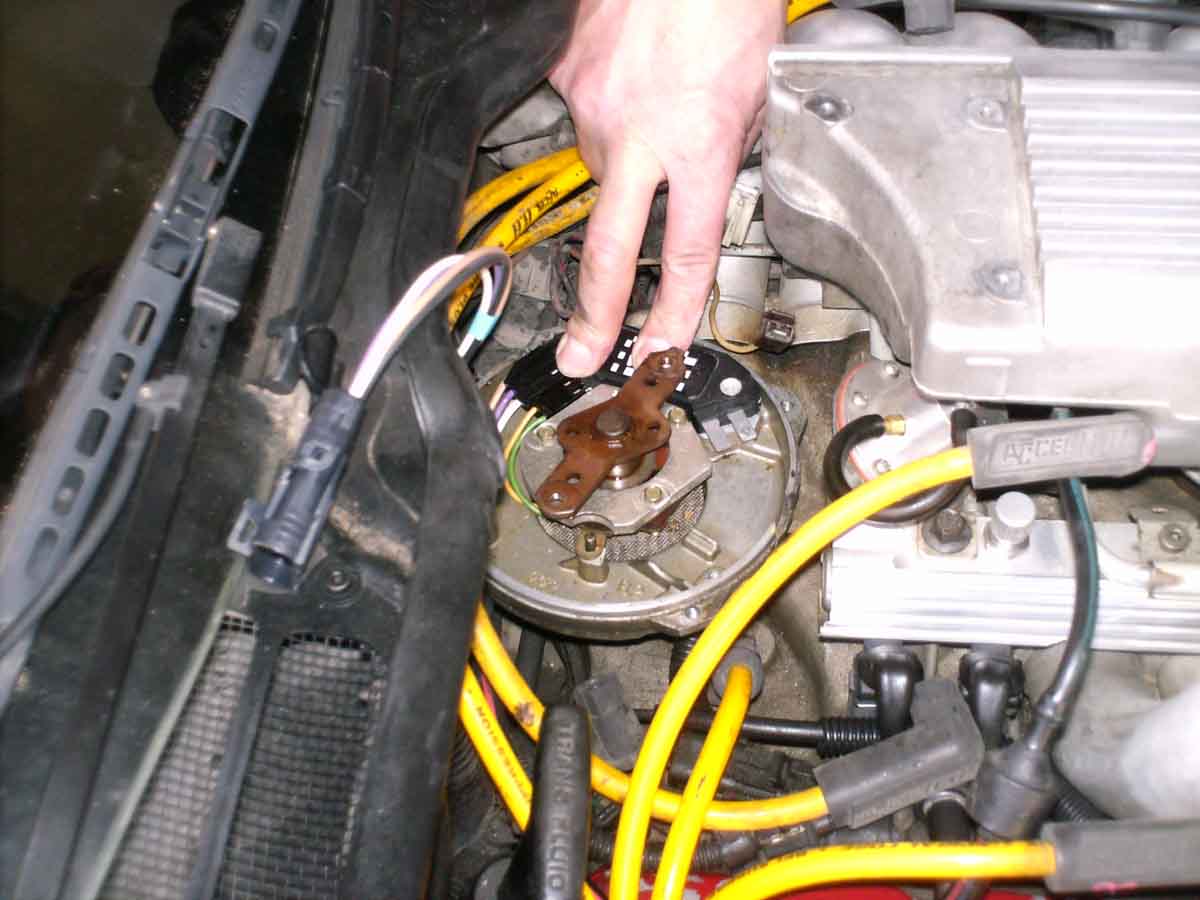

Ora rimettiamo in sede il nuovo ignition module performance e ricolleghiamolo ai vari connettori,per raffreddarlo un grasso al silicone fornito col ricambio va spalmato sulla faccetta metallica del module prima di metterlo in sede:


Immagine:

74,26(censurato)KB


Immagine:

57,59(censurato)KB


Immagine:

102,74(censurato)KB

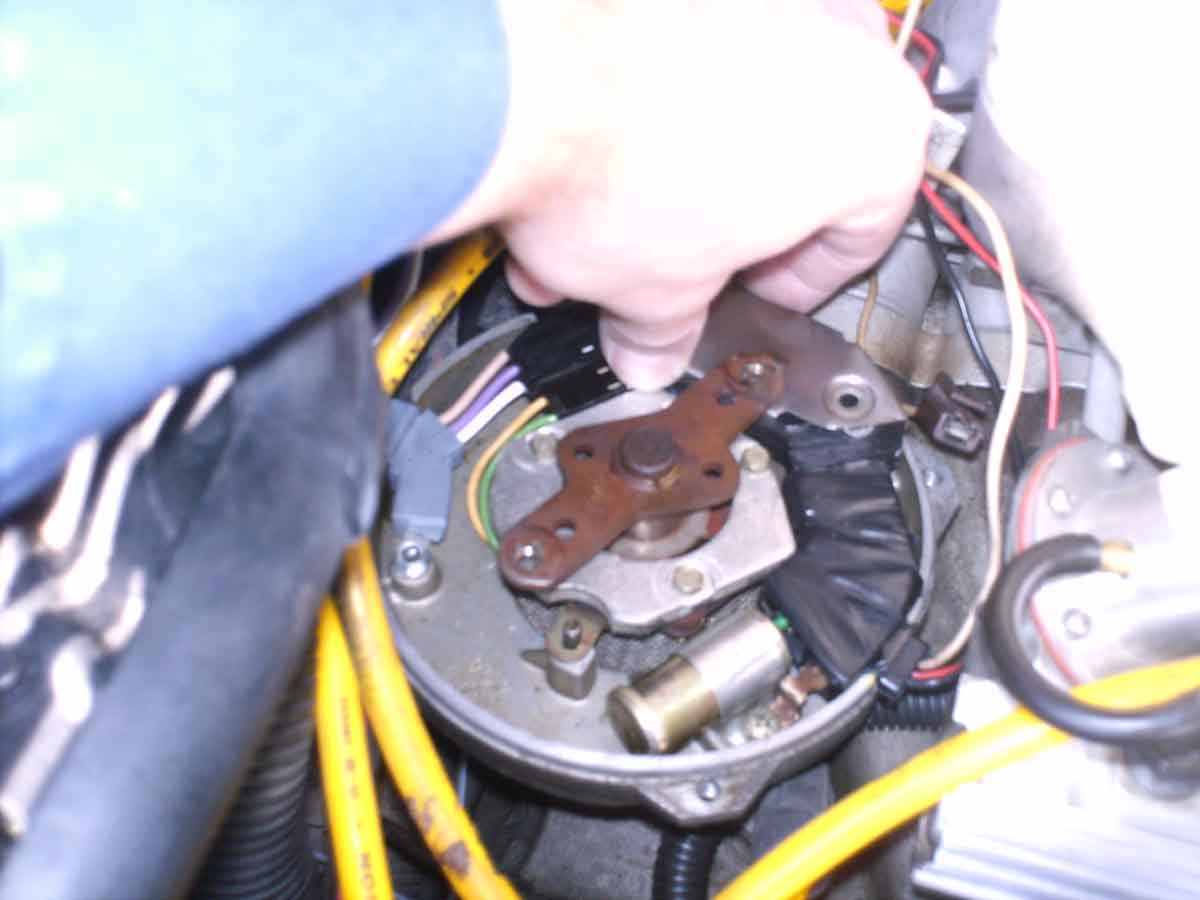

Ricolleghiamo il primo connettore sganciato quello col condensatore attaccato,fissandolo con la sua vite a stella ,dopo averlo collegato all'ignition module nuovo.


Immagine:

104,68(censurato)KB

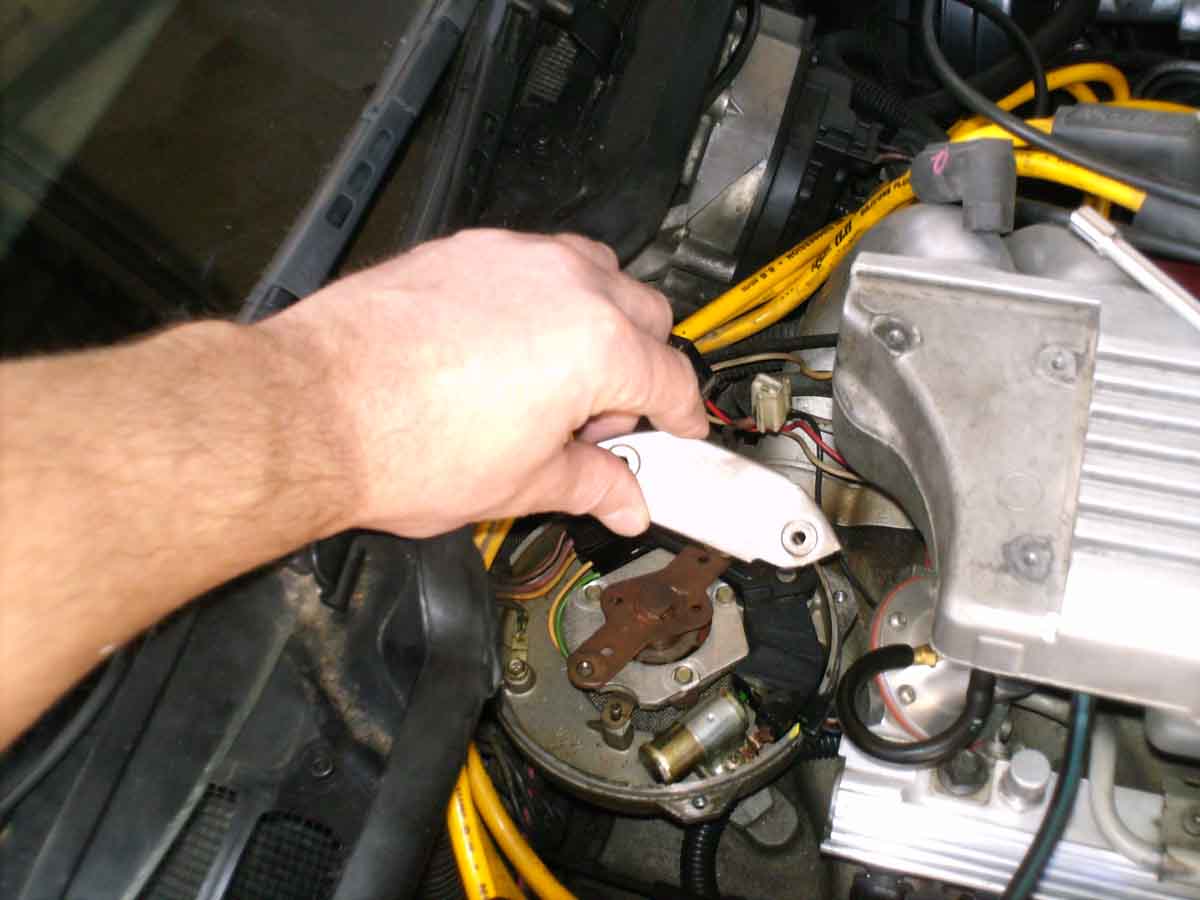

Ora rimontiamo la placchetta metallica che copre l'ignition module e la fissiamo con le sue due esagonali da 7...

CONTINUA NELLA PROSSIMA PUNTATA...

[tunedport]

ecco la placchetta in posizione,la ravvitiamo con le sue due esagonali del 7

Immagine:

80,39KB


Immagine:

89,96KB

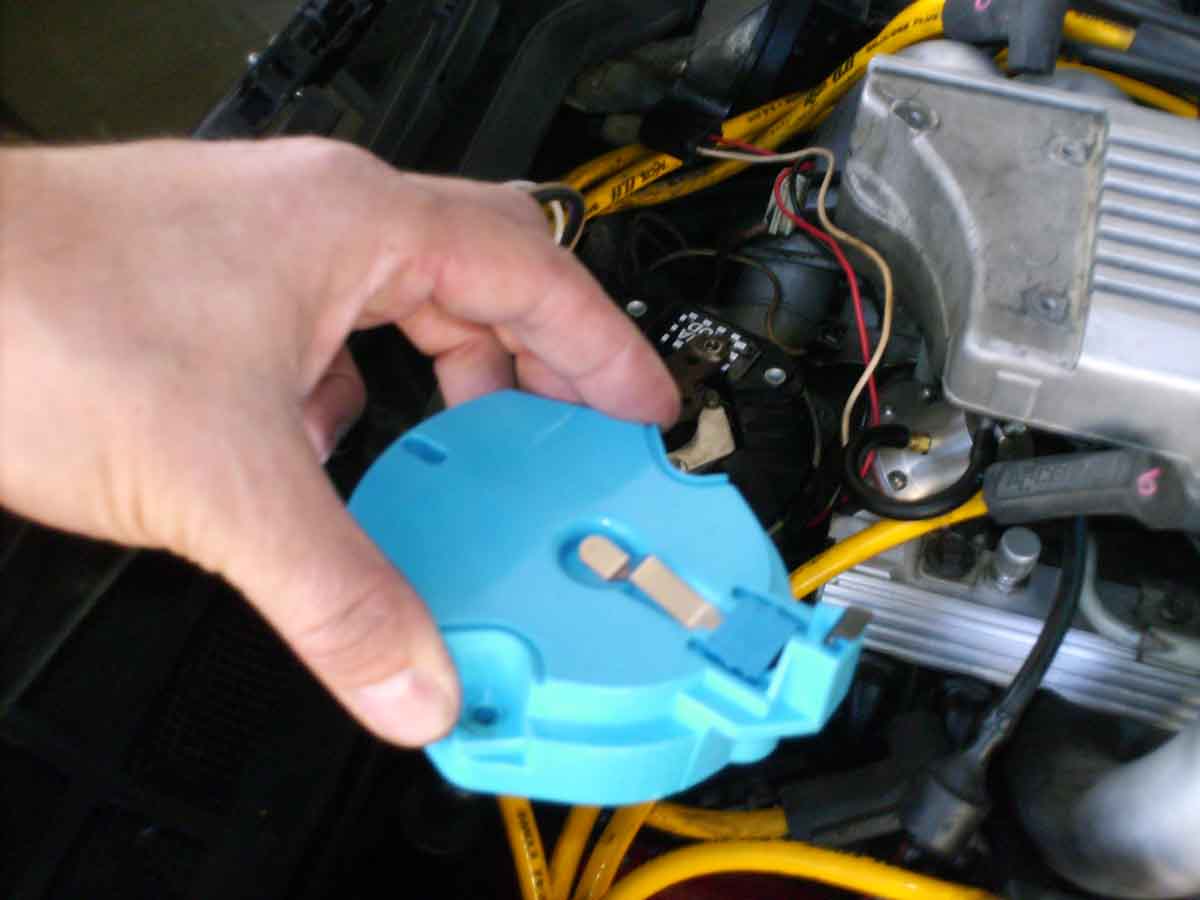

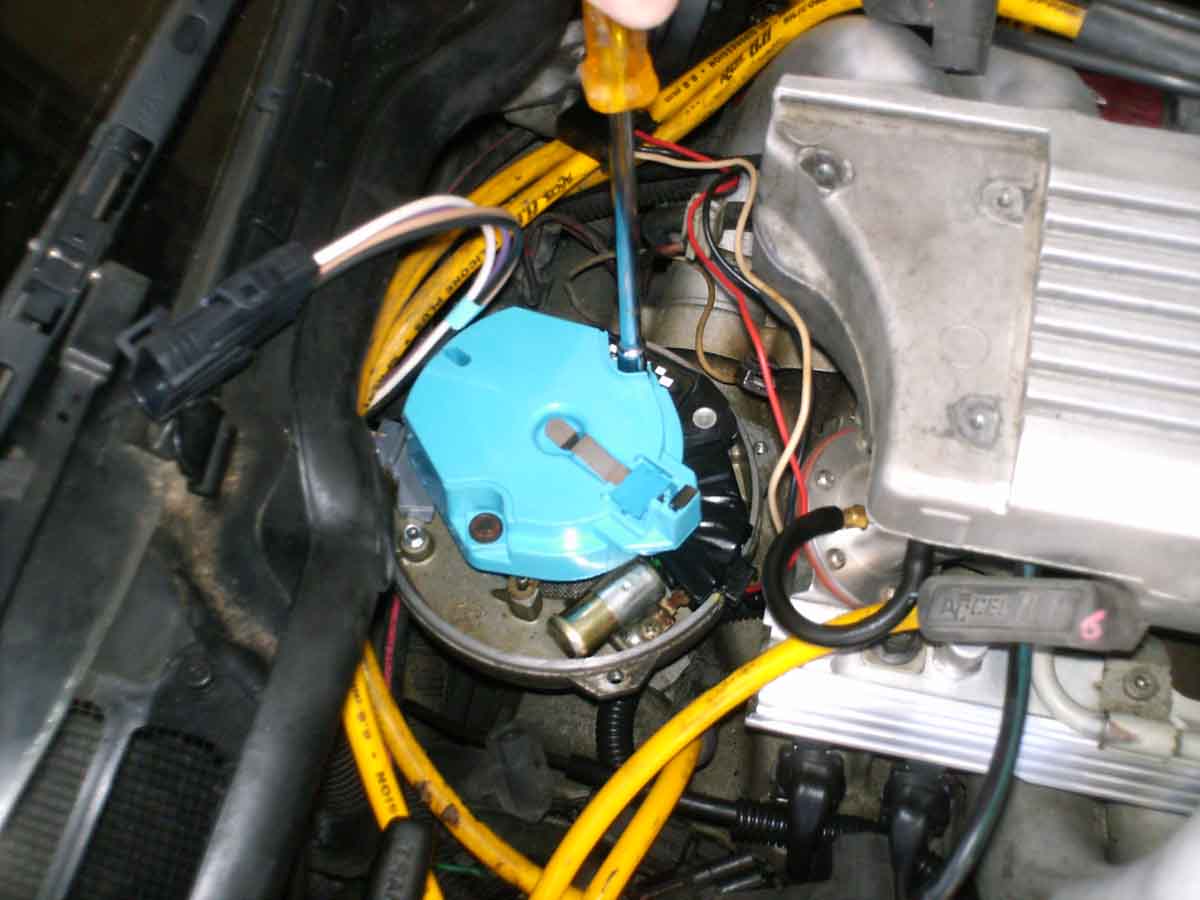

Ora andiamo a montare il rotor nuovo ,anche qui due esagonali del 7 ,attenzione a non serrere troppo e' plastica!

Immagine:

77,59KB


Immagine:

98,37KB

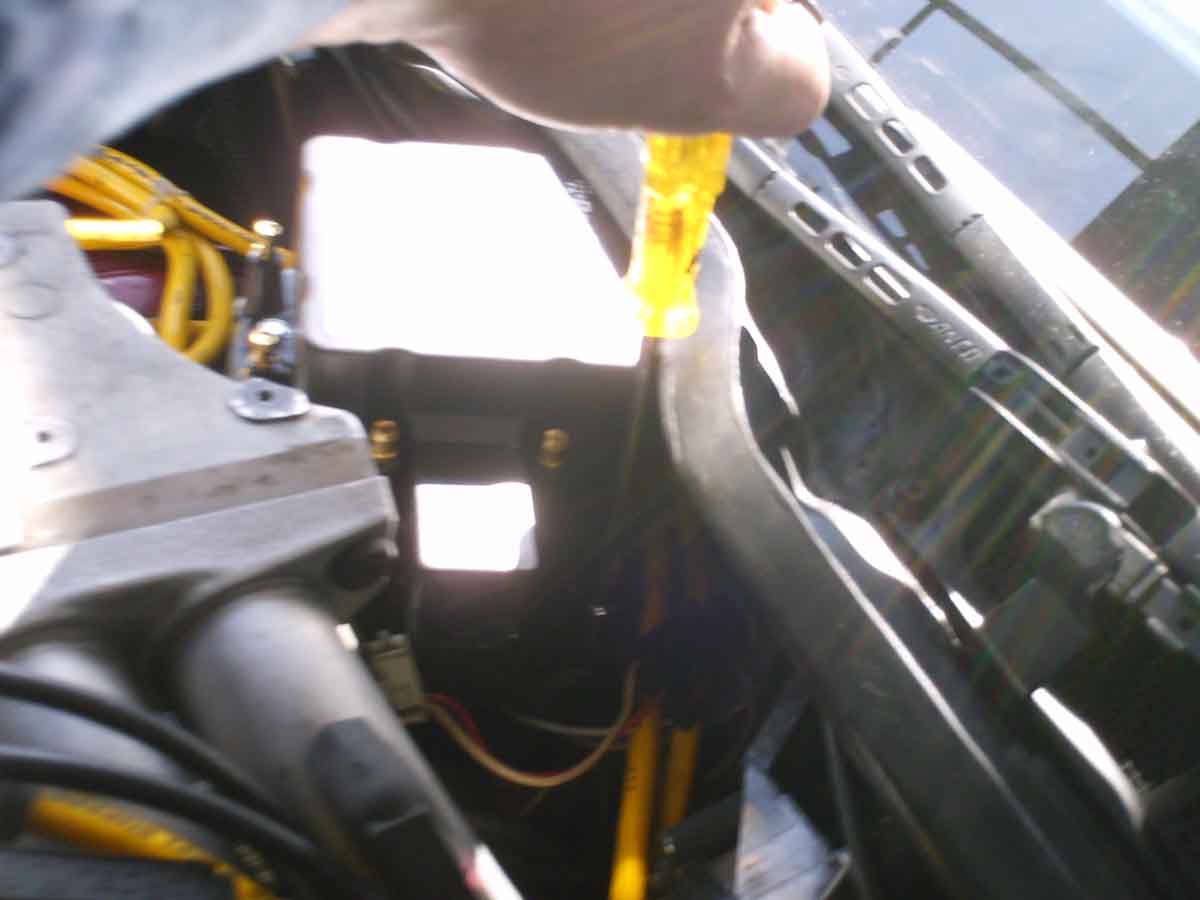

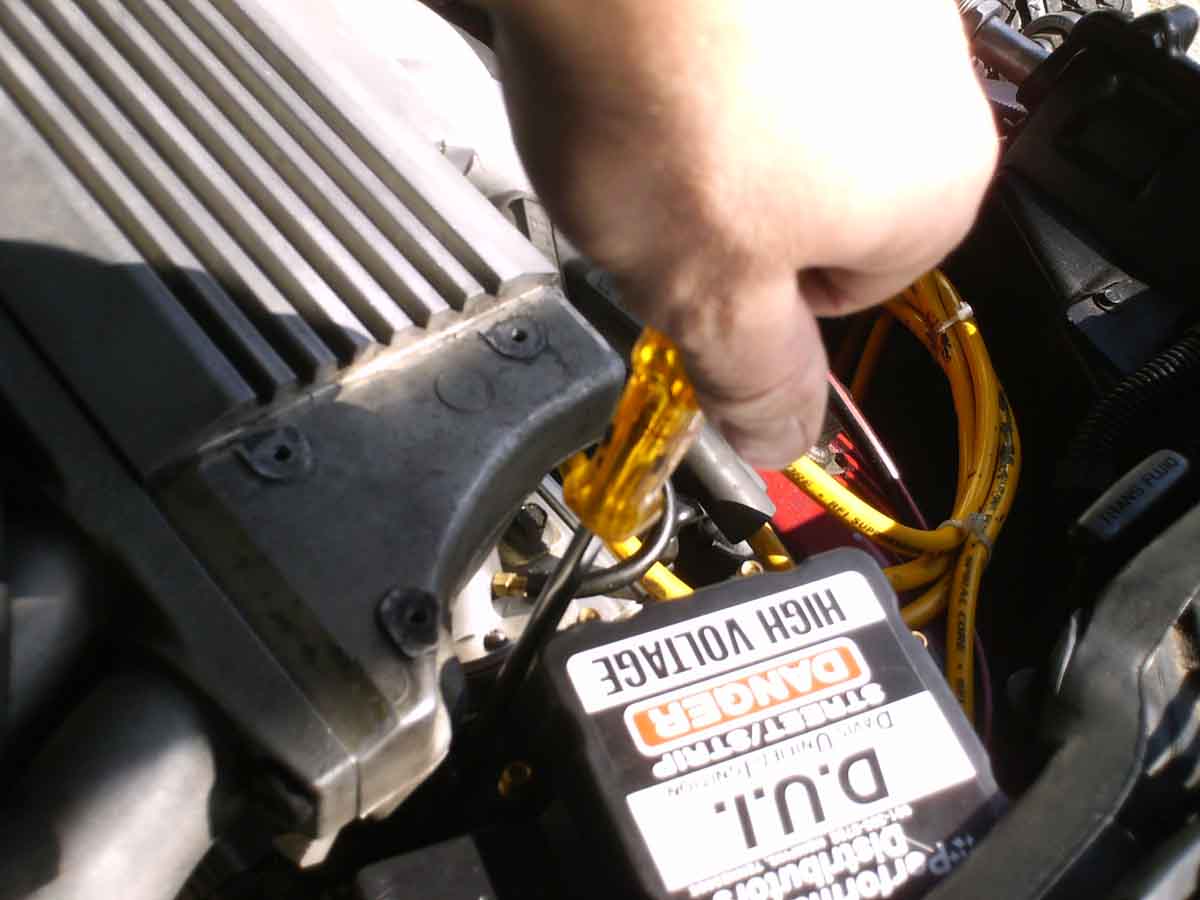

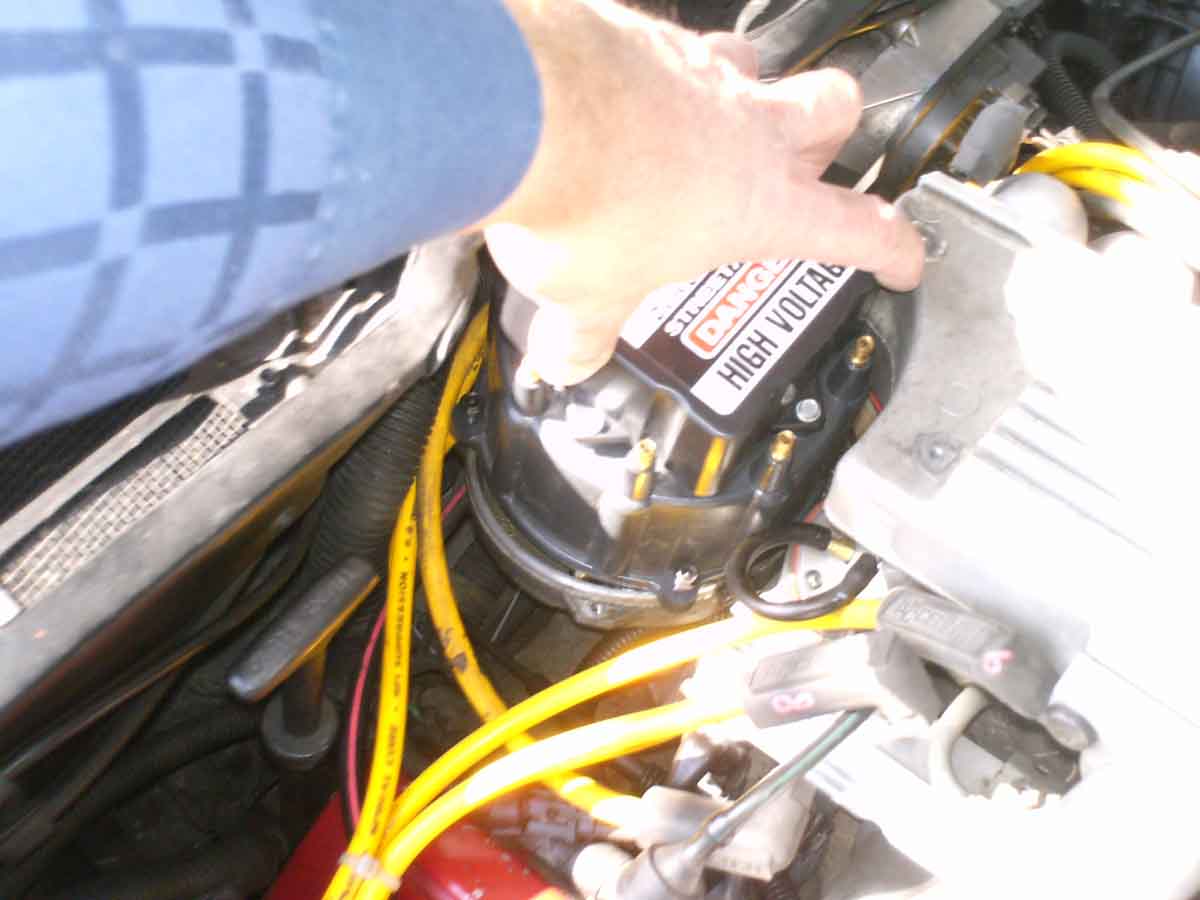

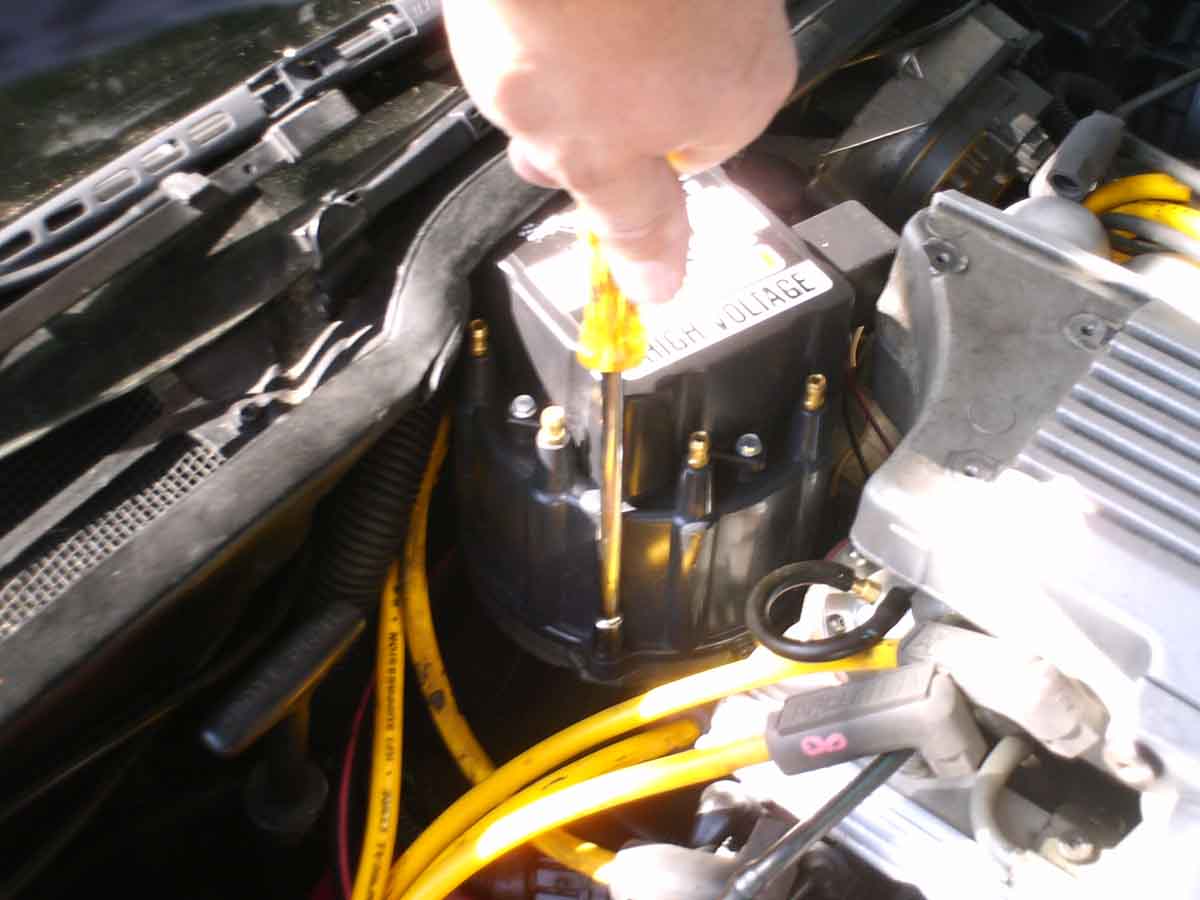

Ora possiamo procedere col nuovo Distributor cap con bobina performance,quattro esagonali del 7 da serrare ,posizioniamolo e fissiamolo,come il precedente,con i contatti rivolti verso il booster dei freni( consiglio di ricollegare i cavi candele lato parafiamma prima di fissare il coperchio distributore dopo e' difficile collegarli)


Immagine:

87,96KB


Immagine:

75,67KB


Immagine:

90,88KB

Immagine:

94,38KB

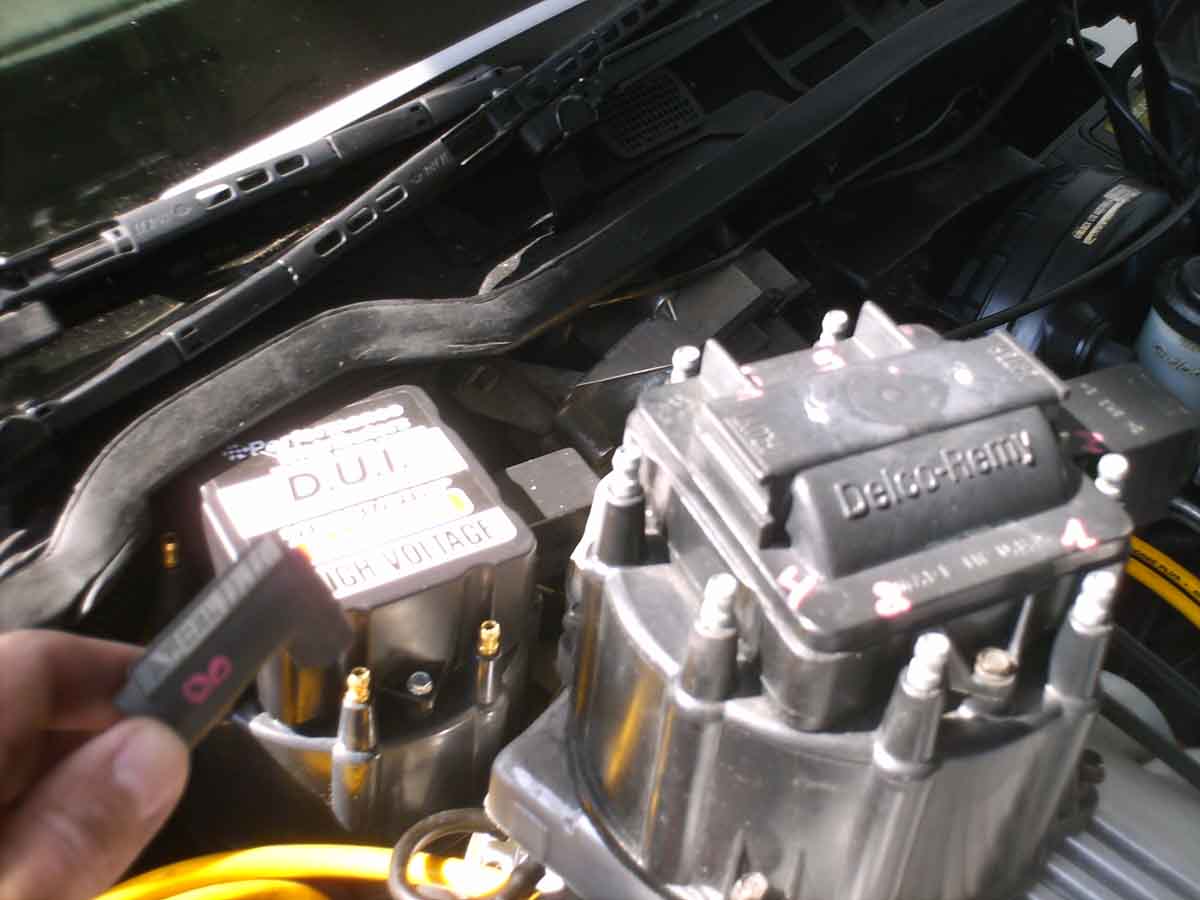

Ora col vecchio distributore vicino guardiamo i nemeri segnati e prendiamo i rispettivi cavi candele per ricollegarli


Immagine:

90,79KB
lasciate stare momentaneamente i due cavi candele adiacenti ai connettori tach e batt(marrone e bianco)poiche' intralciano,li fisserete per ultimi

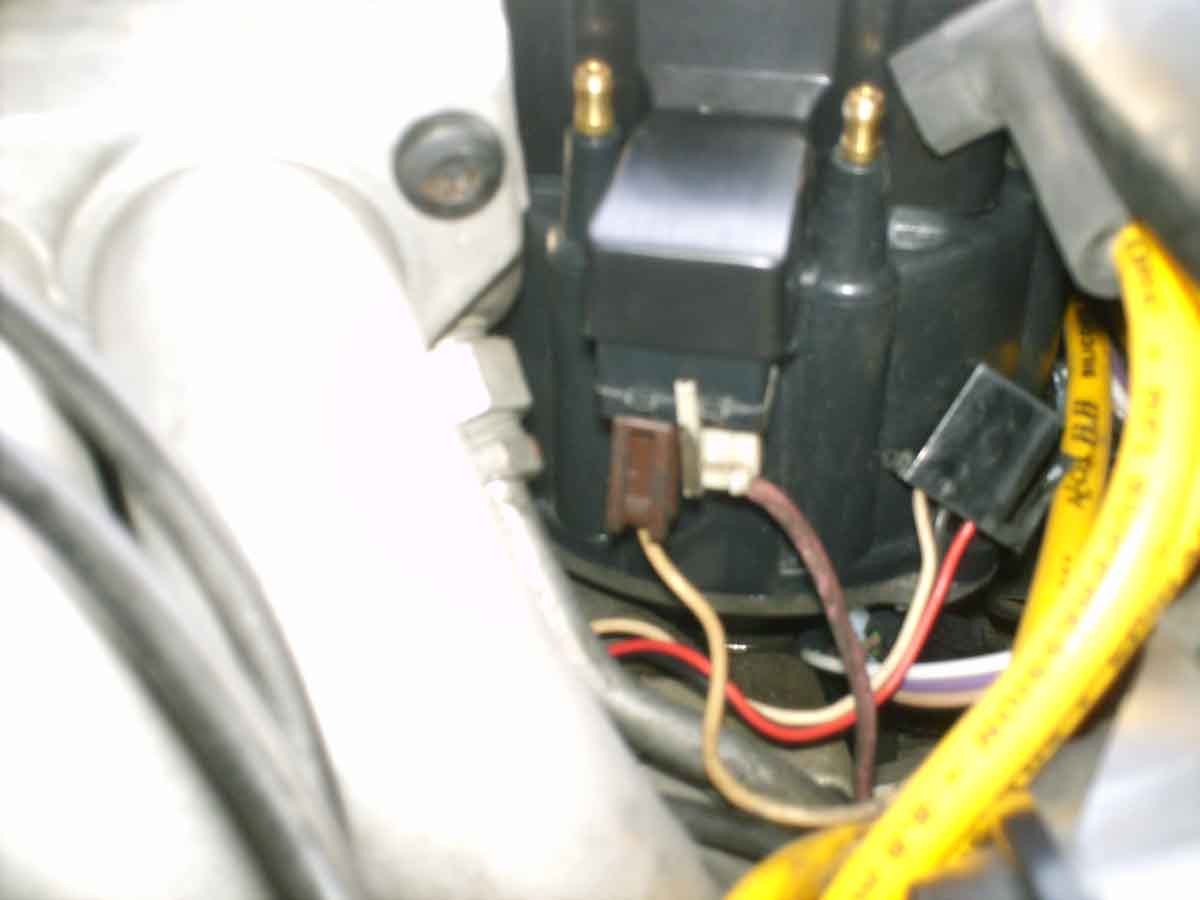

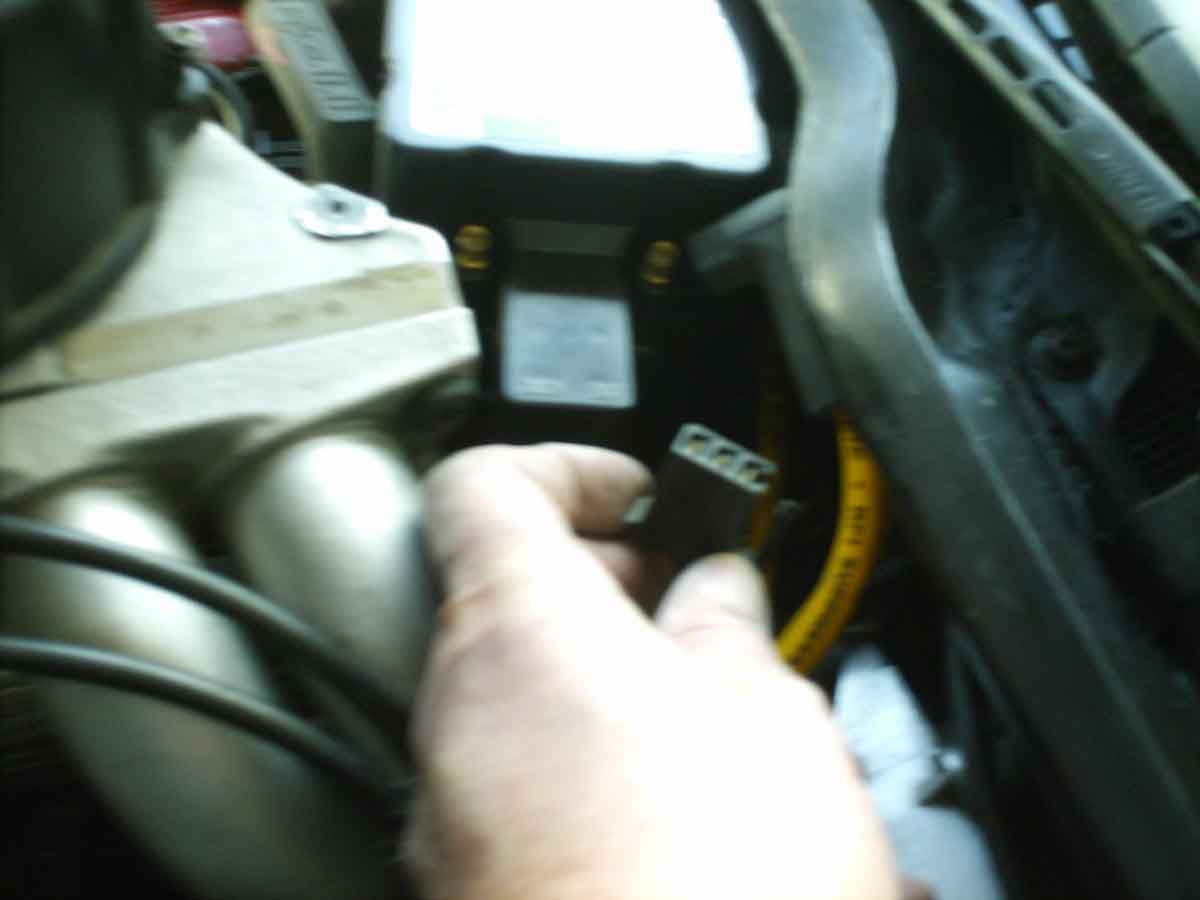

Ora i due connettori tach e batt sulla testa del distributore,fissiam oli


Immagine:

75,72KB


Immagine:

68,94KB

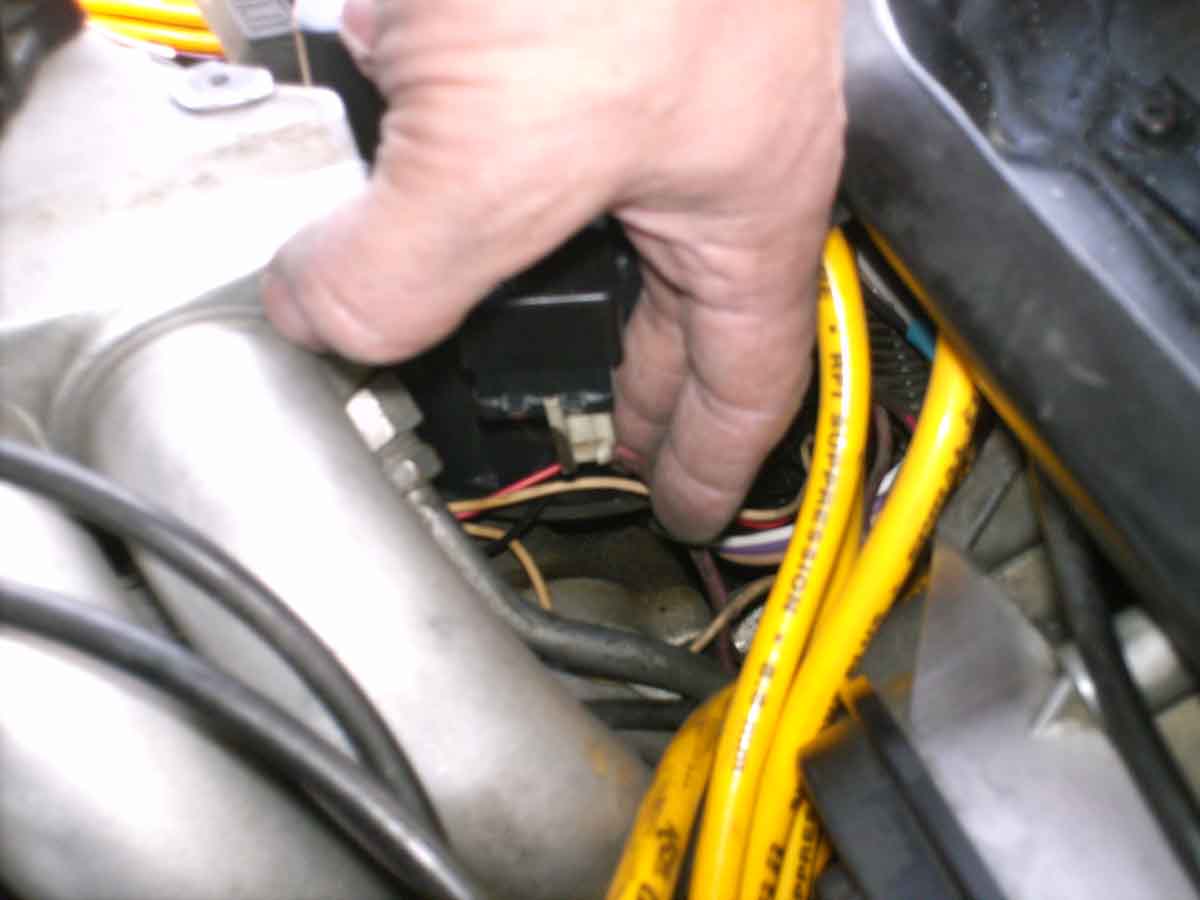

ricolleghiamo l'ultimo connettore posto dietro quest'ultimi(tach e batt)verso il bordo del distributore


Immagine:

64,31KB

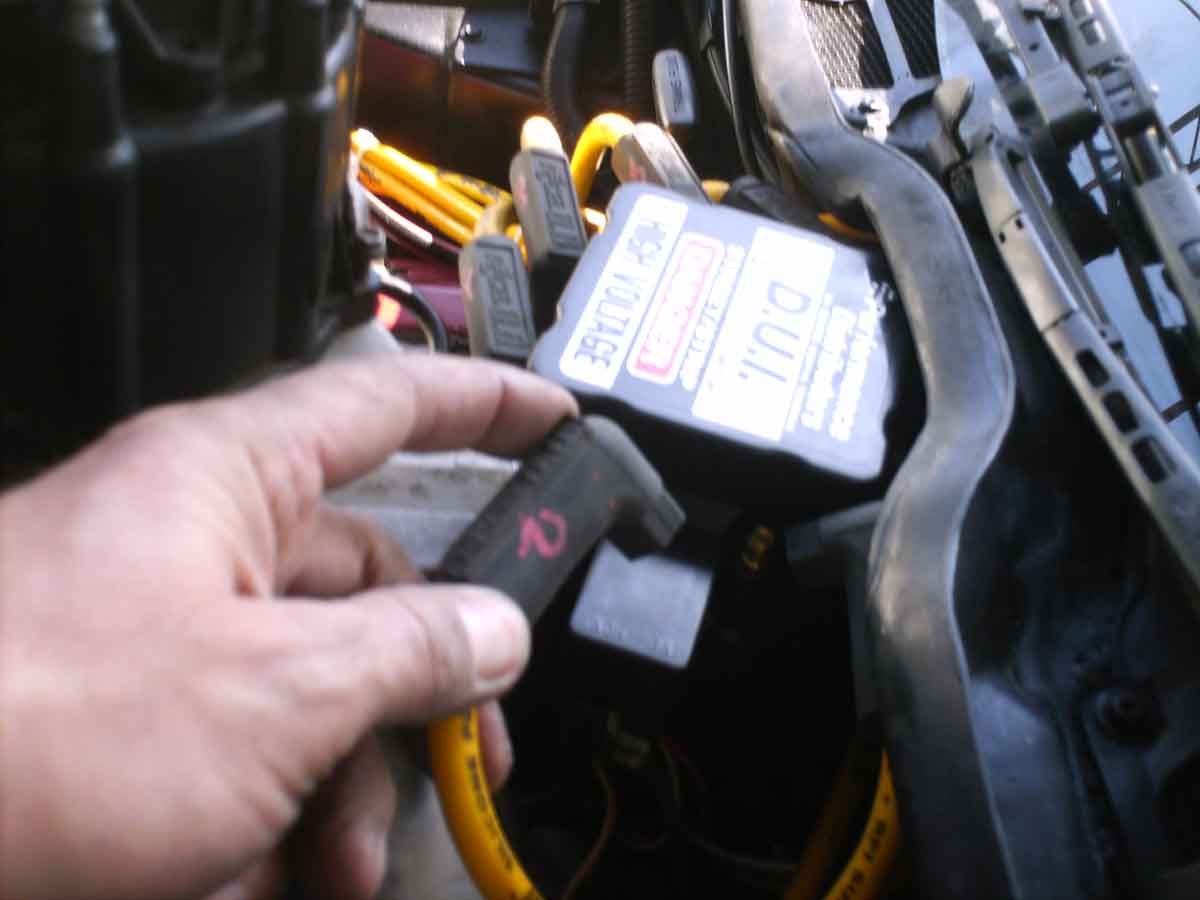

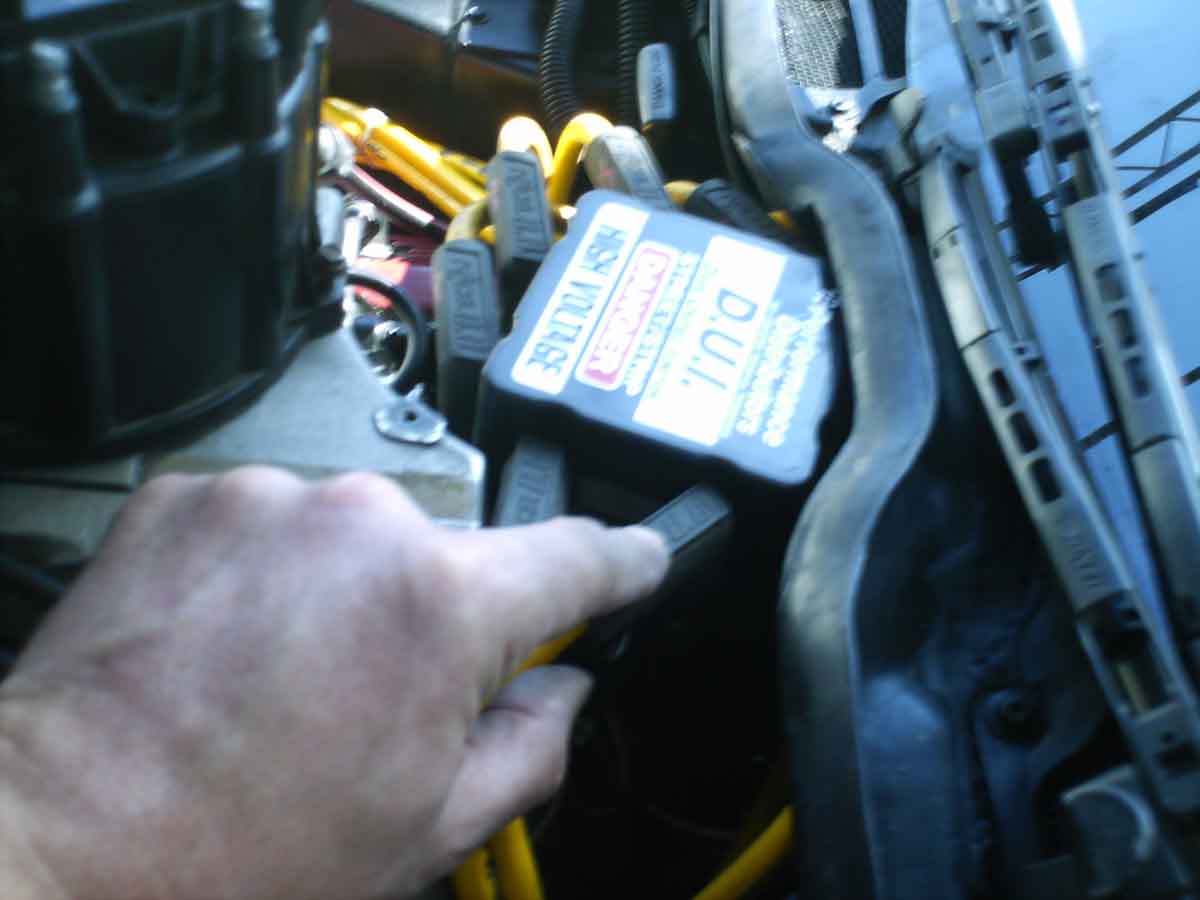

Ora ricolleghiamo gli ultimi due cavi candele


Immagine:

76,83KB


Immagine:

78,59KB

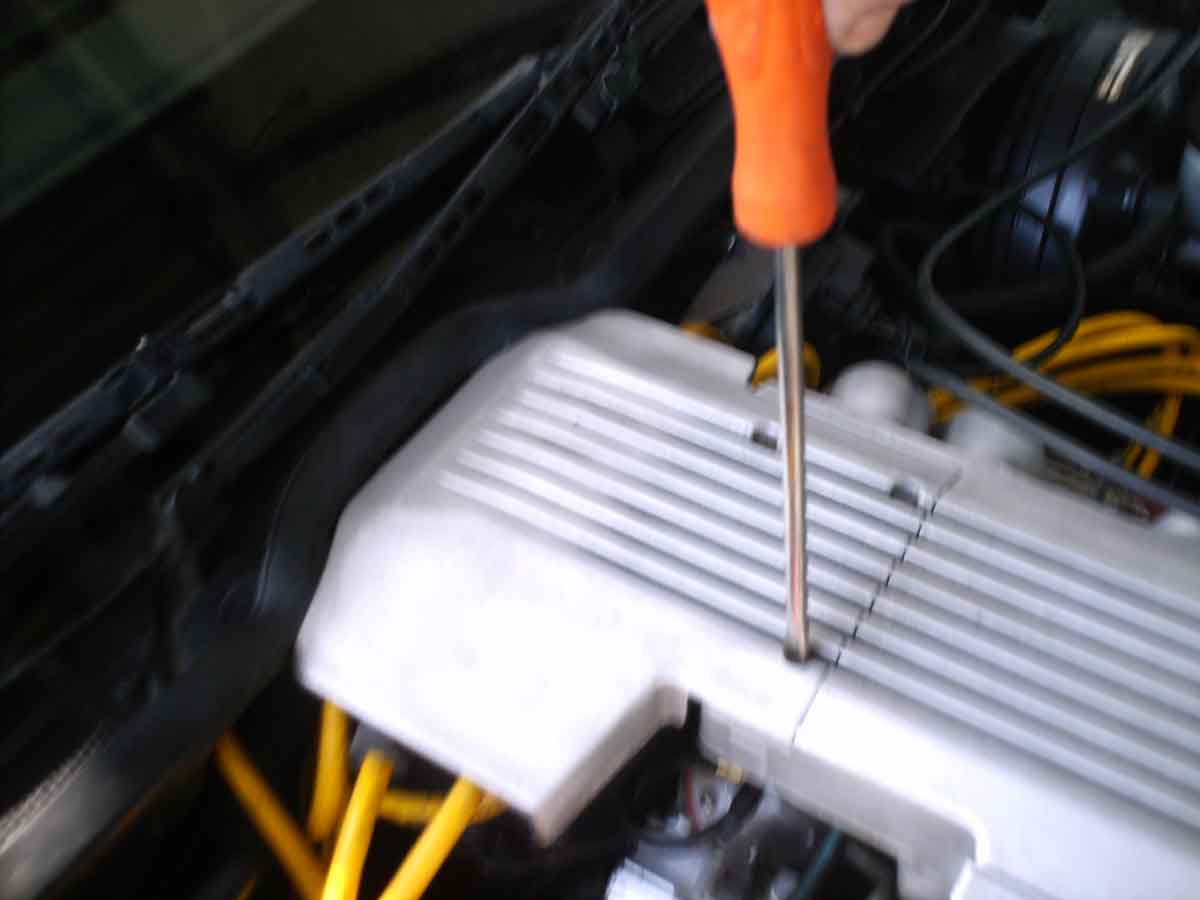

Riposizionate il coperchio vano distributore con le sue tre viti a taglio


Immagine:

68,78KB

Ora ricollegate e la batteria e andate a farvi un bel giro col vostro nuovo distributore performance col suo modulo nuovo,il rotore,ecc

[max76]

Cazzarola...ottimo reportage...bel lavoro...
Siccome nn me ne intendo, facendo questa modifica cosa cambia?
E' solo una sostituzione perkè il vecchio modulo andava male oppure guadagni in prestazione??

[tunedport]

Diciamo che le parti sono spacciate come performance,tuttavia ci credo poco,il vecchio andava ancora bene ma aveva i suoi anni cosi' gli ho dato una rinfrescata,ti diro' che ora non la posso nemmeno provare perche' l'assicurazione ASI e' scaduta e per rinnovarla devo aspettare che mi spediscano la tessera 2009.

[lusyvette89]

Bel reportage

[micbarxjr]

ottimo lavoro ma ......

cambia il titolo e fallo iniziare con "consiglio tecnico"

cosi lo troviamo a colpo d occhio quando serve

[tunedport]

Grazie Mic ,provvedo...
